SiC MOSFET

موسفيت سي آي سي الجيل الثاني للسيارات 1200 فولت 30 ميلي أوهم

مقدمة

مكان المنشأ:	تشجيانغ
اسم العلامة التجارية:	Inventchip Technology
رقم النموذج:	IV2Q12030D7Z
الشهادة:	حاصلة على تأهيل AEC-Q101

المزايا

تكنولوجيا SiC MOSFET الجيل الثاني مع+18V تشغيل البوابة
جهد منع عالي مع مقاومة توصيل منخفضة
تبديل سريع مع سعة منخفضة
قدرات درجة حرارة الاتصال العاملة المرتفعة
دايود الجسم الداخلي السريع والمتين للغاية
إدخال بوابة كلفن لتيسير تصميم دارة التشغيل

التطبيقات

سائقين
عاكسات شمسية
محولات DC/DC السيارة
محولات ضاغط السيارة
مُزوِّدات طاقة بالوضع المفتاحي

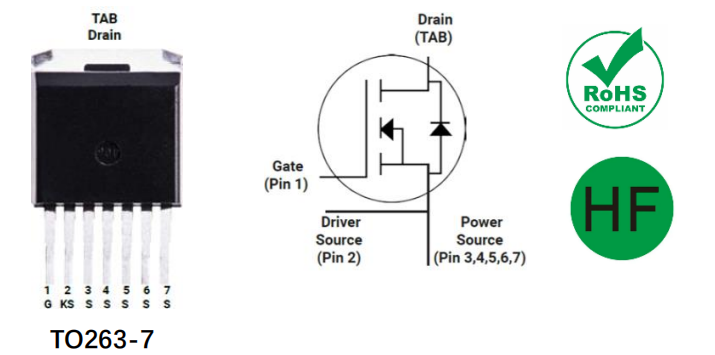

الخطوط العريضة:

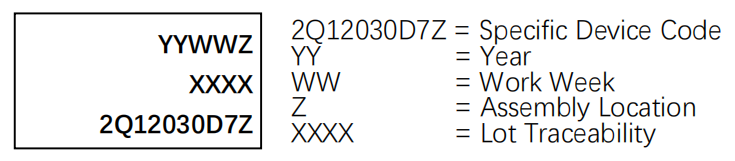

رسم التسمية:

الدرجات القصوى المطلقة (TC=25°C ما لم يُحدد خلاف ذلك)

الرمز	المواصفات الفنية	القيمة	الوحدة	ظروف الاختبار	ملاحظة
VDS	جهد مصدر-مصفاة	1200	V	VGS =0V، ID =100μA
VGSmax (DC)	جهد DC الأقصى	-5 إلى 20	V	ثابت (DC)
VGSmax (نابض)	الجهد النبضي الأقصى	-10 إلى 23	V	نسبة التشغيل أقل من 1%، وعرض النبضة أقل من 200 نانو ثانية
VGSon	جهد التشغيل الموصى به	18±0.5	V
VGSoff	جهد الإيقاف الموصى به	-3.5 إلى -2	V
ID	تيار drai (مستمر)	79	أ	VGS =18V، TC =25°C	الشكل 23
		58	أ	VGS =18V، TC =100°C
IDM	تيار الصرف (م pulsed)	198	أ	عرض النبضة محدود بواسطة SOA	الشكل 26
Ptot	استهلاك الطاقة الكلي	395	و	TC =25°C	الشكل 24
TSTG	نطاق درجة حرارة التخزين	-55 إلى 175	°م
Tj	درجة حرارة التشغيل عند نقطة الاتصال	-55 إلى 175	°م
TL	درجة حرارة اللحام	260	°م	يُسمح بلحام الموجة فقط على الأطراف، على بعد 1.6 مم من الحالة لمدة 10 ثوانٍ

بيانات حرارية

الرمز	المواصفات الفنية	القيمة	الوحدة	ملاحظة
Rθ(J-C)	المقاومة الحرارية من الاتصال إلى الغلاف	0.38	°C/W	الشكل 23

الخصائص الكهربائية (TC =25. درجة مئوية ما لم يُذكر خلاف ذلك)

الرمز	المواصفات الفنية	القيمة			الوحدة	ظروف الاختبار	ملاحظة
الرمز	المواصفات الفنية	الحد الأدنى	-أجل	الأعلى.	الوحدة	ظروف الاختبار	ملاحظة
IDSS	تيار تصريف عند جهد البوابة صفر		5	100	μA	VDS =1200V, VGS =0V
IGSS	تيار تسرب البوابة			±100	غير متوفر	VDS = 0V، VGS = -5 ~ 20V

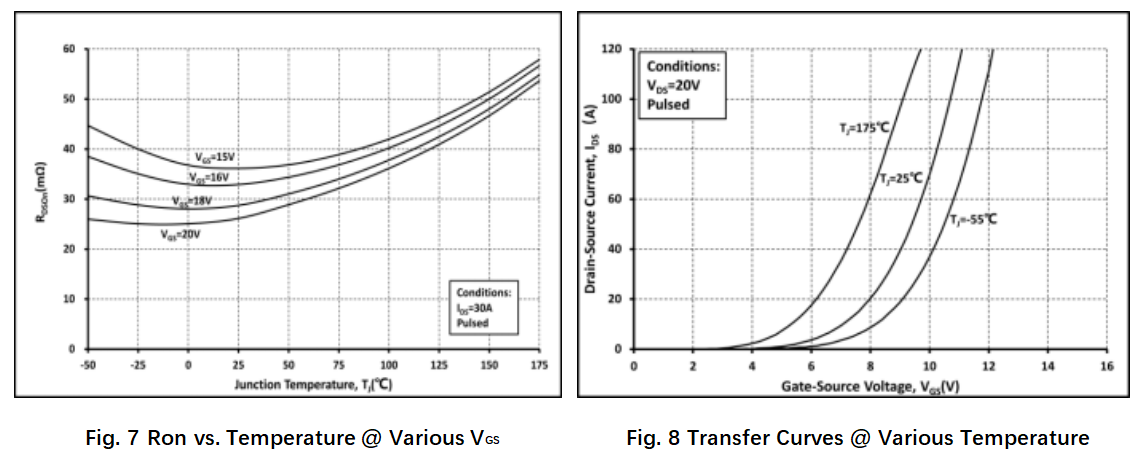

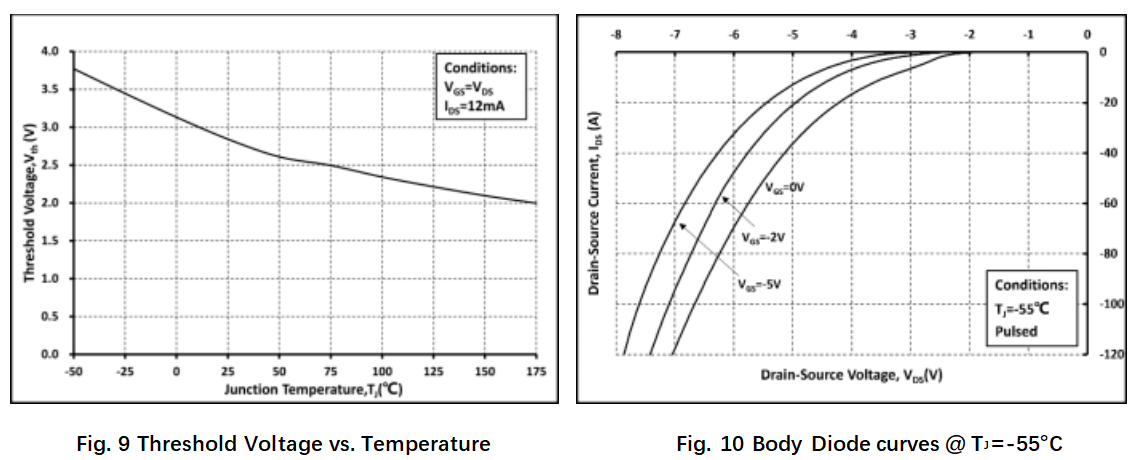

VTH	الجهد الحدودي للبوابة	1.8	2.8	4.5	V	VGS=VDS ، ID =12mA	الشكل 8، 9
VTH	الجهد الحدودي للبوابة		2.0			VGS=VDS ، ID =12mA @ TJ =175.م	الشكل 8، 9

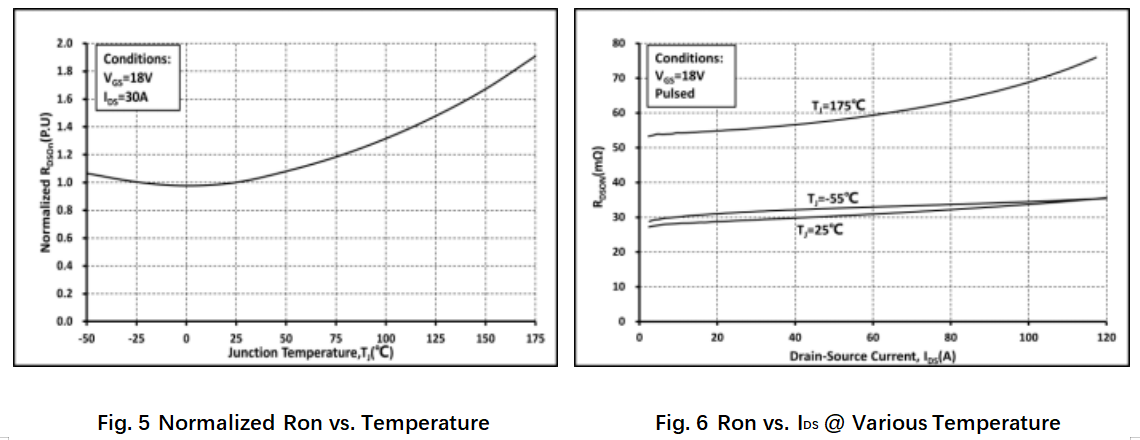

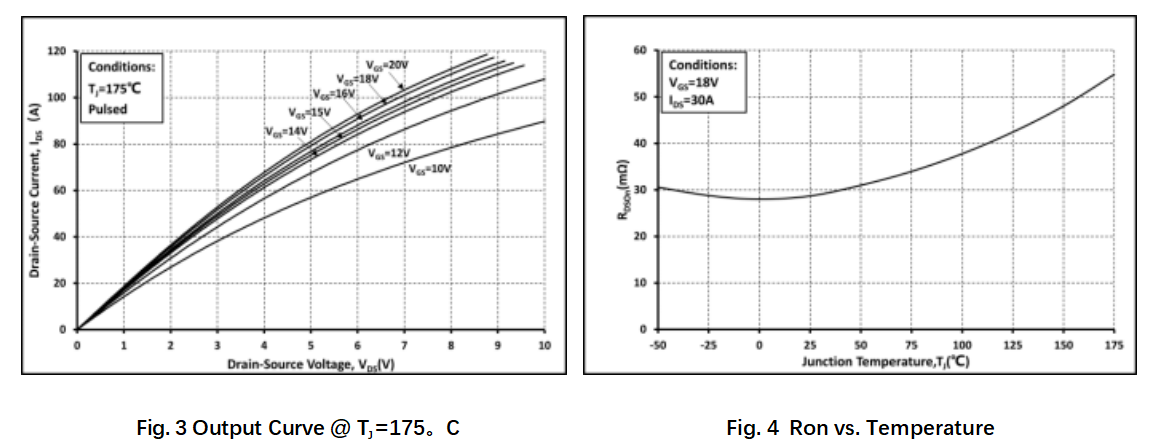

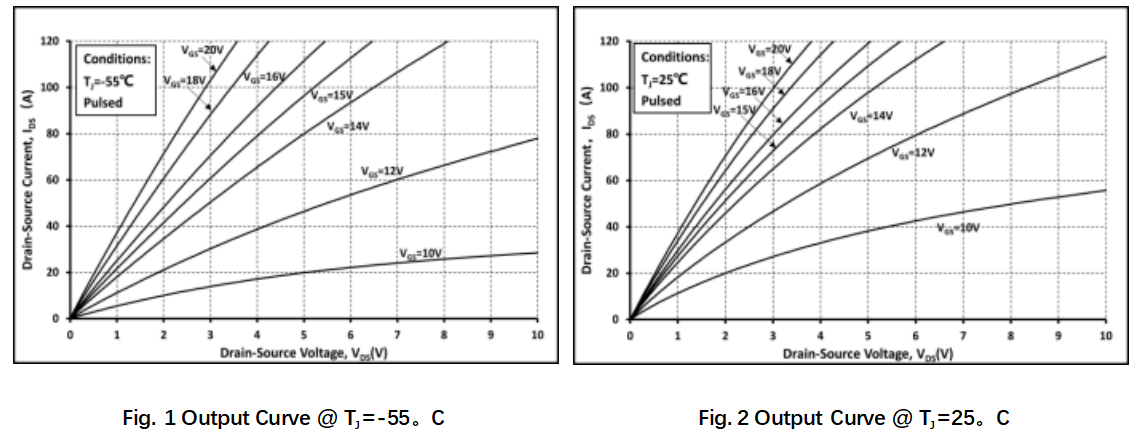

حديد	المقاومة الثابتة لـ مصدر-مصدر التشغيل		30	39	mΩ	VGS =18V، ID =30A @TJ =25.م	الشكل 4، 5، 6، 7
			55		mΩ	VGS =18V، ID =30A @TJ =175.م
			36	47	mΩ	VGS =15V، ID =30A @TJ =25.م
			58		mΩ	VGS =15V، ID =30A @TJ =175.م

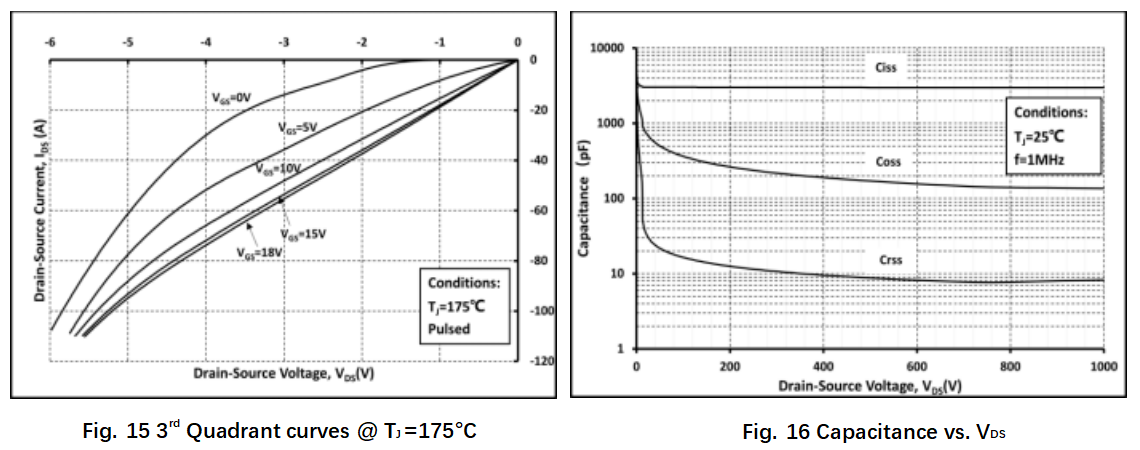

Ciss	سعة الدخول		3000		pF	VDS=800V، VGS =0V، f=1MHz، VAC=25mV	الشكل 16
Coss	قدرة الإنتاج		140		pF
Crss	سعة نقل العكسية		7.7		pF

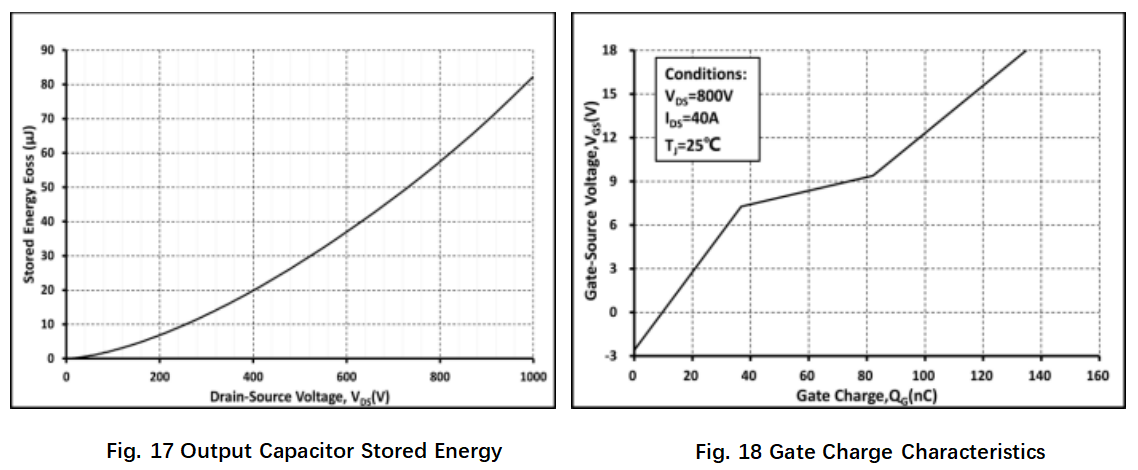

Eoss	طاقة Coss المخزنة		57		μJ		الشكل 17
ق.غ	الشحنة الكلية للبوابة		135		nC	VDS =800V، ID =40A، VGS =-3 إلى 18V	الشكل 18
Qgs	شحنة البوابة-المصدر		36.8		nC
Qgd	شحنة البوابة-الصمام		45.3		nC
Rg	مقاومة المدخل للبوابة		2.3		ω	f=1MHz
إيون	طاقة التبديل عند التشغيل		856.6		μJ	VDS =800V، ID =40A، VGS =-3.5 إلى 18V، RG(ext) =3.3Ω، L=200μH TJ =25°C	الشكل 19، 20
إيف	طاقة التبديل عند الإيقاف		118.0		μJ
(تد))	وقت تأخير التشغيل		15.4		nS
tr	وقت الارتفاع		24.6
(أو (أو (أو	وقت تأخير التوقف		28.6
tF	وقت الخريف		13.6

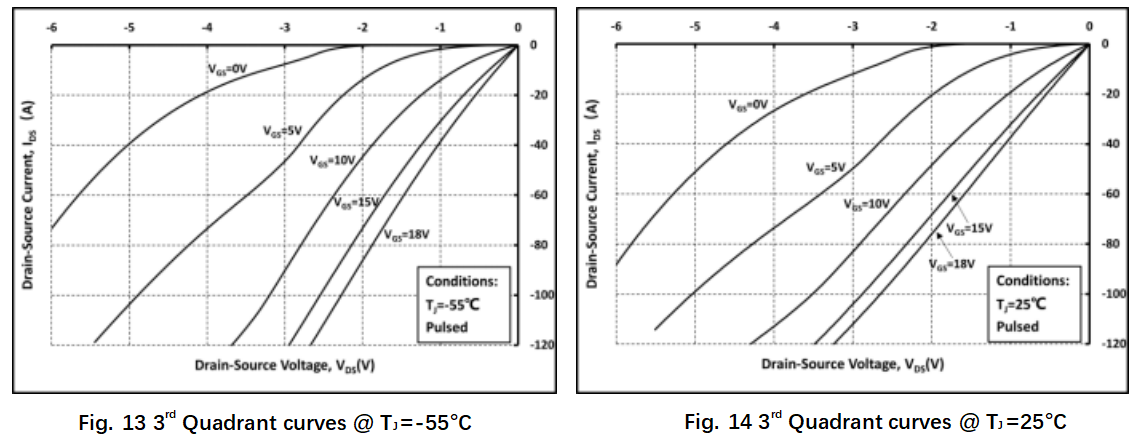

خصائص الديود العكسي (TC =25. درجة مئوية ما لم يُذكر خلاف ذلك)

الرمز	المواصفات الفنية	القيمة			الوحدة	ظروف الاختبار	ملاحظة
الرمز	المواصفات الفنية	الحد الأدنى	-أجل	الأعلى.	الوحدة	ظروف الاختبار	ملاحظة

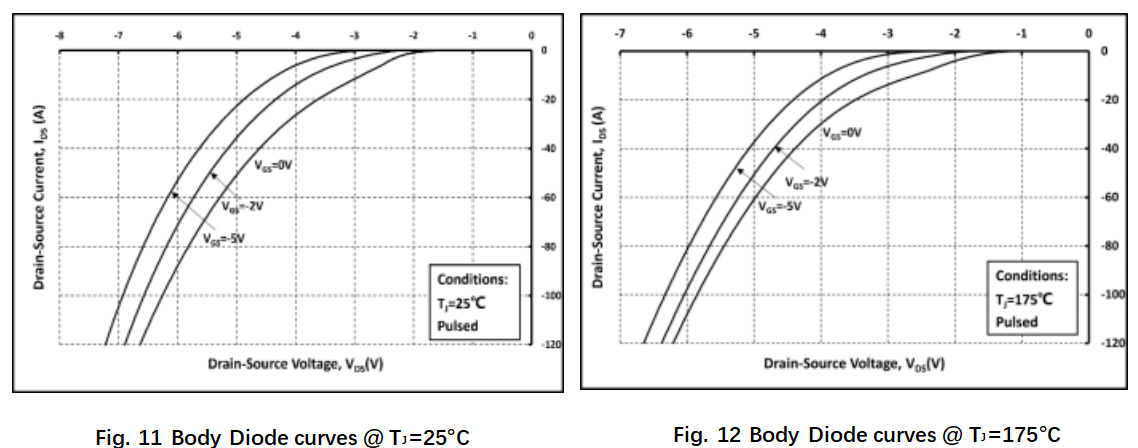

VSD	الجهد الأمامي للديود		4.2		V	ISD =30A، VGS =0V	الشكل 10، 11، 12
VSD	الجهد الأمامي للديود		4.0		V	ISD =30A، VGS =0V، TJ =175.°C	الشكل 10، 11، 12
trr	زمن الاسترداد العكسي		54.8		nS	VGS=-3.5V/+18V، ISD =40A، VR =800V، RG(ext) =13Ω L=200μH di/dt=3000A/μs
قصر	شحنة الاسترداد العكسي		470.7		nC
إدارة التداول	تيار الاستعادة العكسي الأقصى		20.3		أ
