LED สำหรับยานยนต์ OSRAM รุ่น KW DMLQ33.SG กำลัง 1W สีขาว SMD

สถานที่กำเนิด:	เยอรมนี
ชื่อแบรนด์:	OSRAM
หมายเลขรุ่น:	KW DMLQ33.SG
การรับรอง:	AEC-Q102

ปริมาณแพ็คขั้นต่ำ:	4000
ราคา:
รายละเอียดบรรจุภัณฑ์:	เทปและรีล
เวลาจัดส่ง:
เงื่อนไขการชำระเงิน:

KW DMLQ33.SG

KW DMLQ33.SG เป็นส่วนหนึ่งของตระกูล SYNIOS P2720 โดยด้วยความยืดหยุ่นของผลิตภัณฑ์ในตระกูลนี้ ทำให้มันมอบประสิทธิภาพและความสามารถในการปรับใช้ได้อย่างเต็มที่เพียงแค่ขนาดเดียว นอกจากนี้ยังมีการปรับปรุงความสม่ำเสมอเพื่อให้คุณภาพแสงยอดเยี่ยมในสภาพการใช้งานต่าง ๆ

การประยุกต์ใช้

- สัญญาณไฟแบบสถิต

คุณสมบัติ

- แพ็กเกจ: แพ็กเกจ Epoxy SMD

- เทคโนโลยีชิป: UX:3

- การแผ่รังสีแบบปกติ: 120° (Lambertian emitter)

- สี: Cx = 0.32, Cy = 0.33 ตามมาตรฐาน CIE 1931 (● สีขาว)

- ระดับความทนต่อการกัดกร่อน: 3B

- การรับรอง: AEC-Q102 Qualified with RV-level 1

- ESD: 8 kV ตามมาตรฐาน ANSI/ESDA/JEDEC JS-001 (HBM, Class 3B)

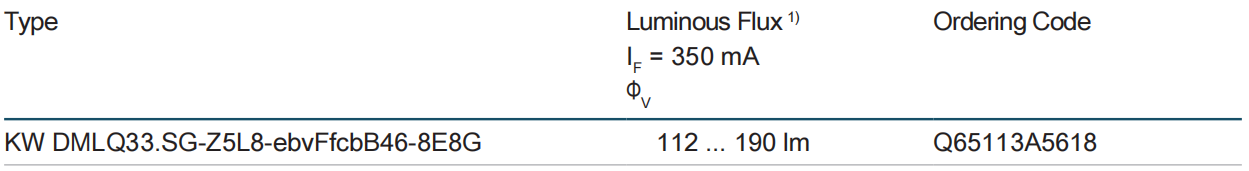

ข้อมูลการสั่งซื้อ

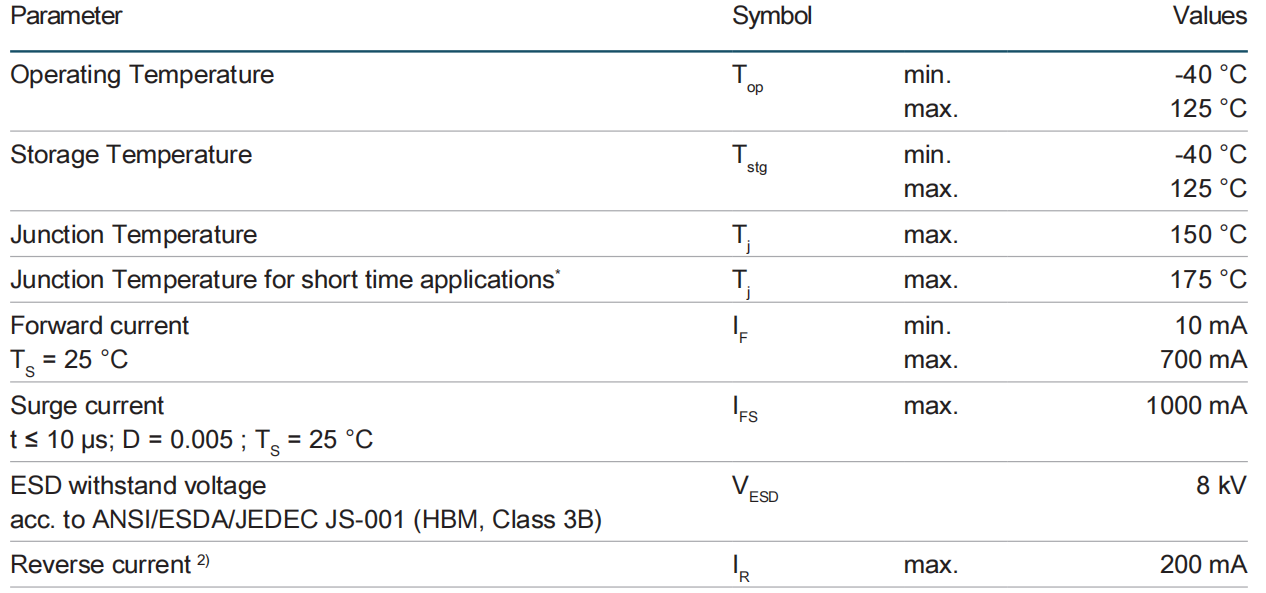

ค่าสูงสุดที่กำหนด

* อายุการใช้งานเฉลี่ย (L70/B50) เมื่อ Tj = 175°C เป็น 100 ชั่วโมง

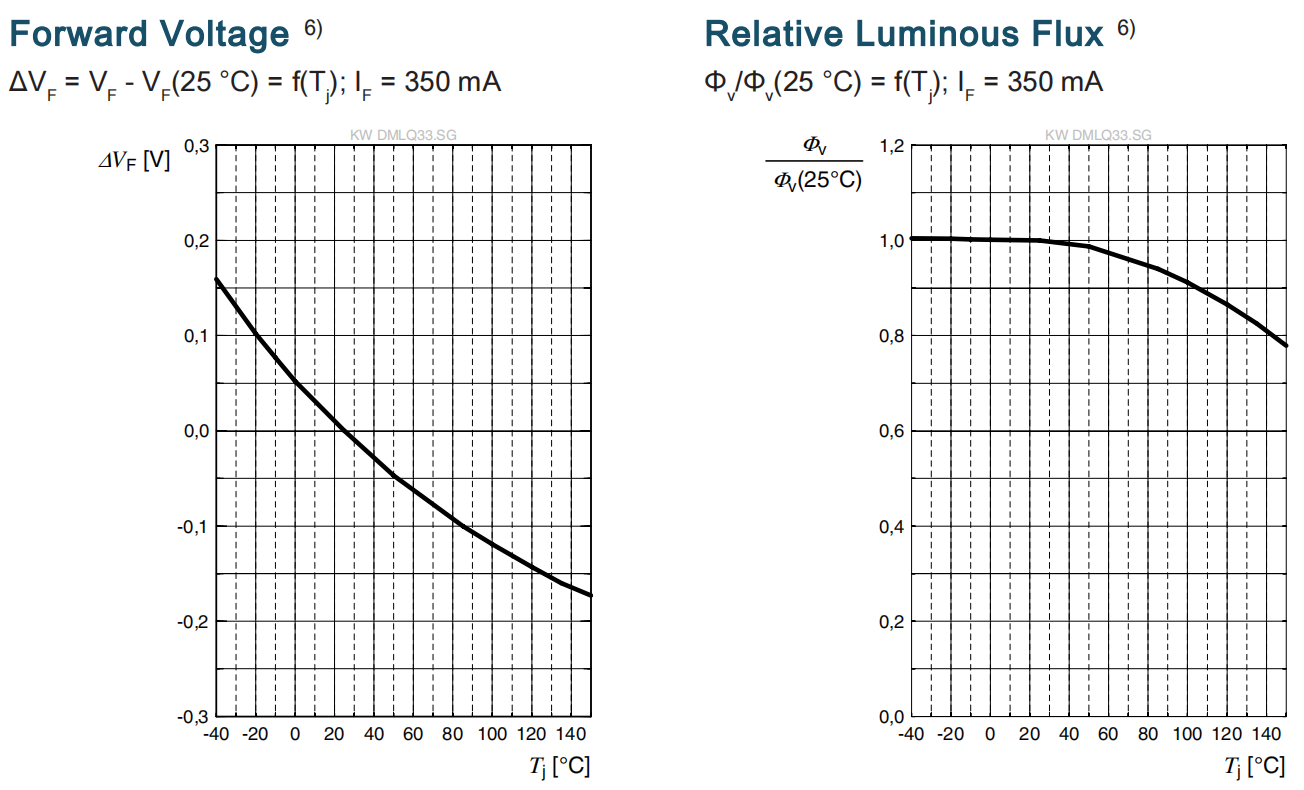

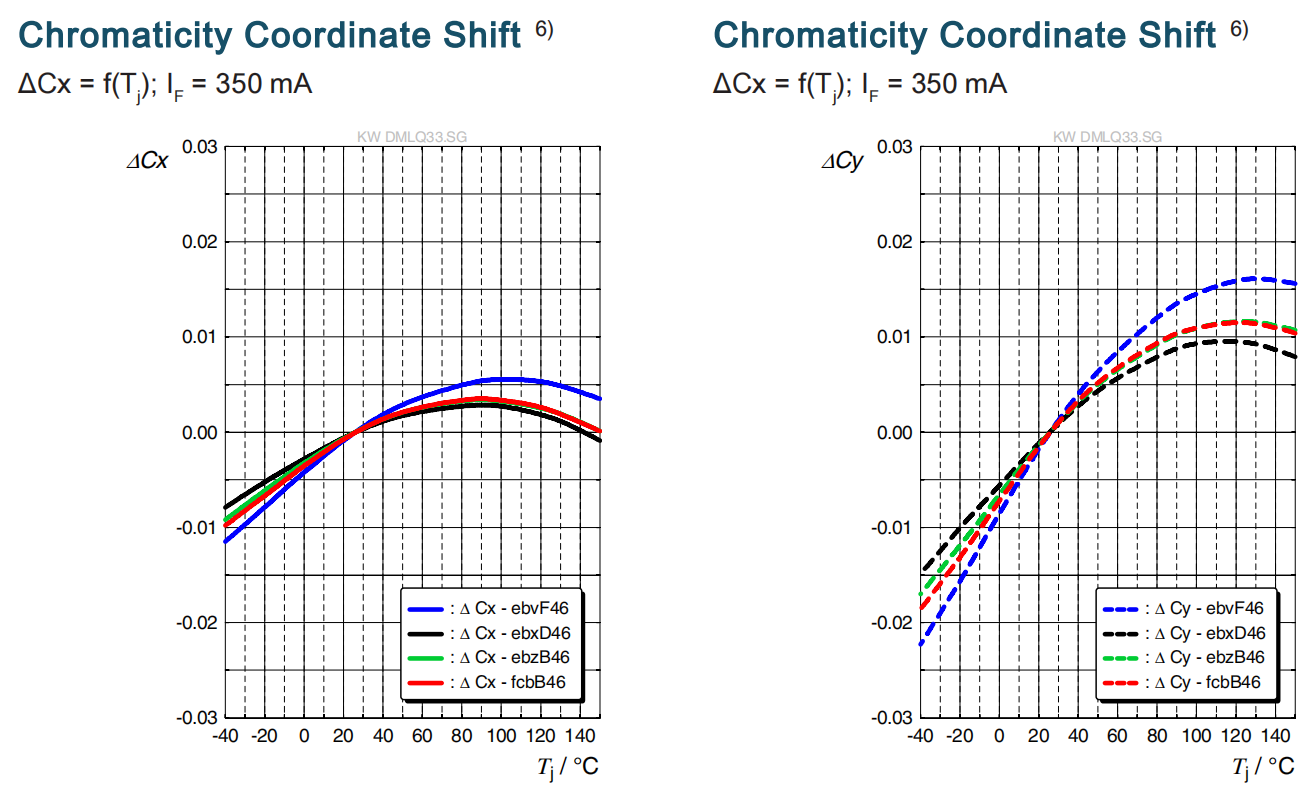

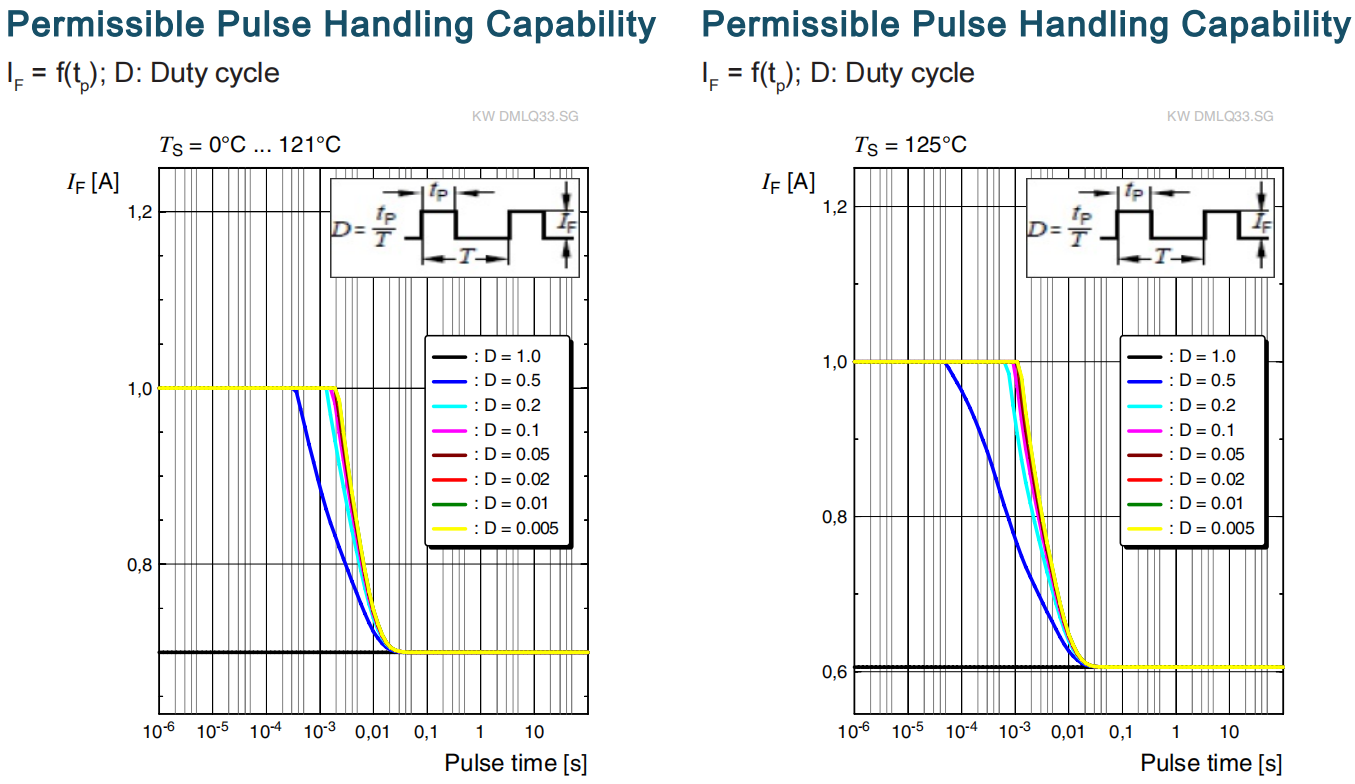

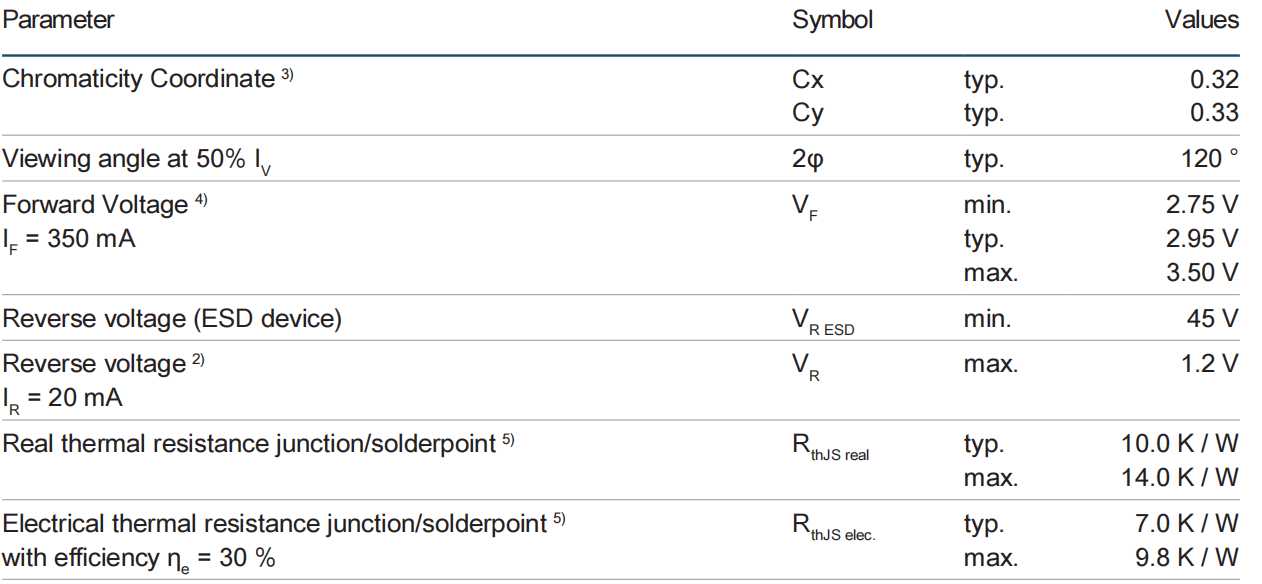

ลักษณะเฉพาะ

I F = 350 mA; TS = 25 °C

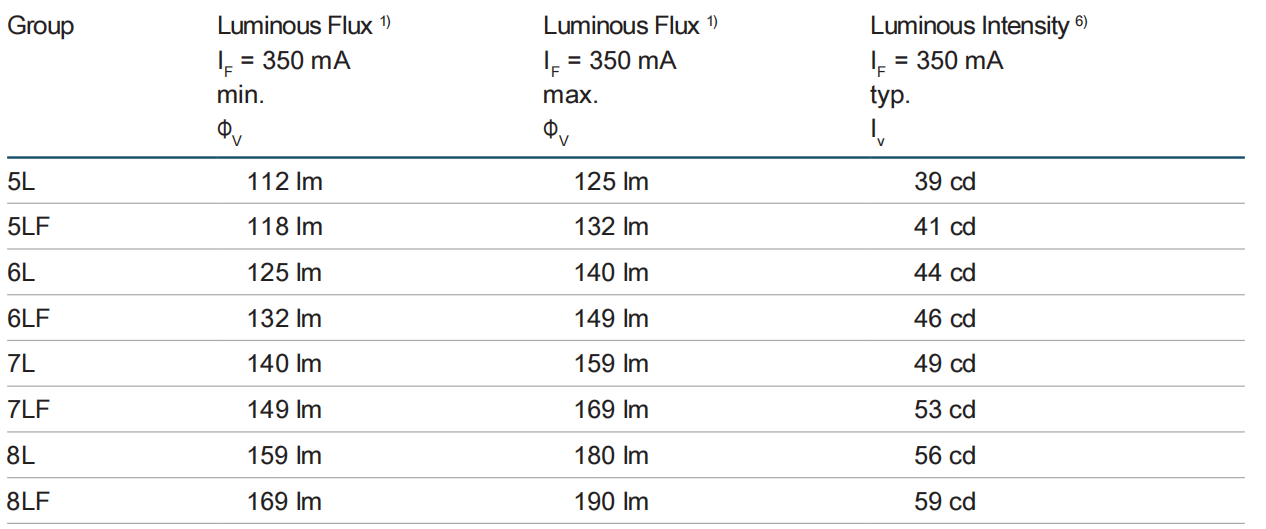

กลุ่มความสว่าง

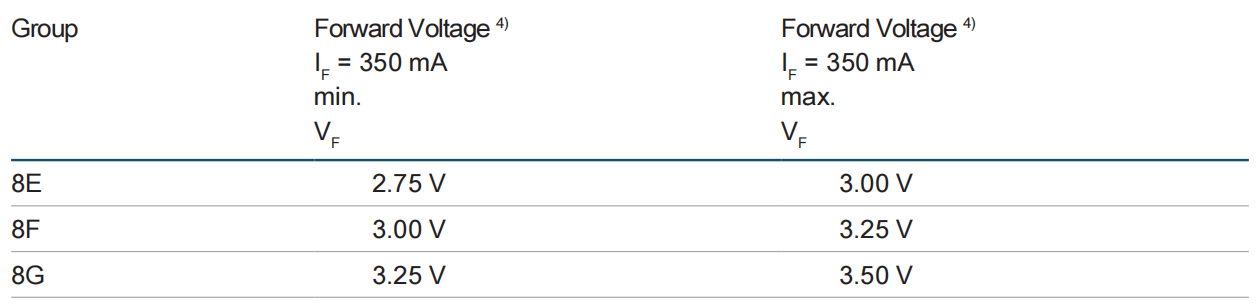

กลุ่มแรงดันไฟฟ้าตรง

กลุ่มพิกัดสี

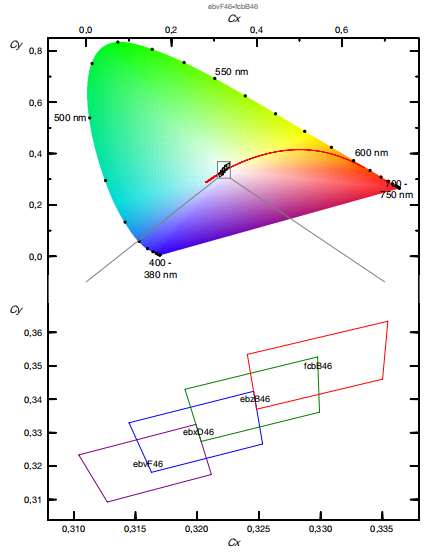

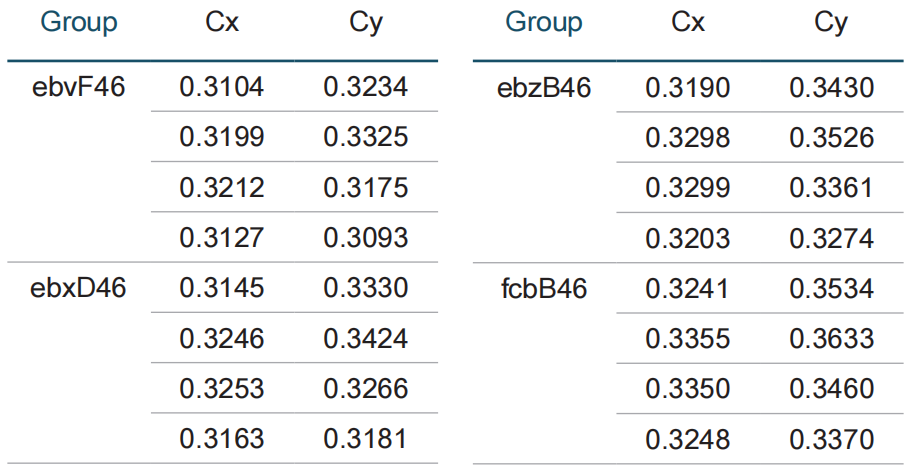

กลุ่มพิกัดโครมาติกิตี้ 3)

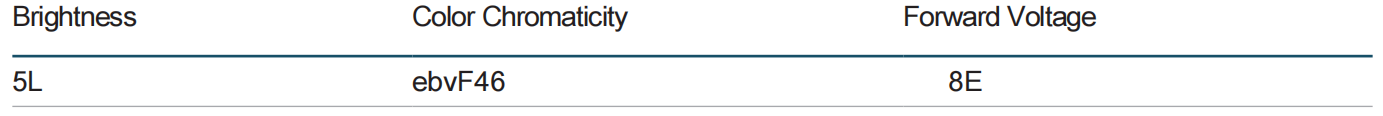

ชื่อกลุ่มบนฉลาก

ตัวอย่าง: 5L-ebvF46-8E

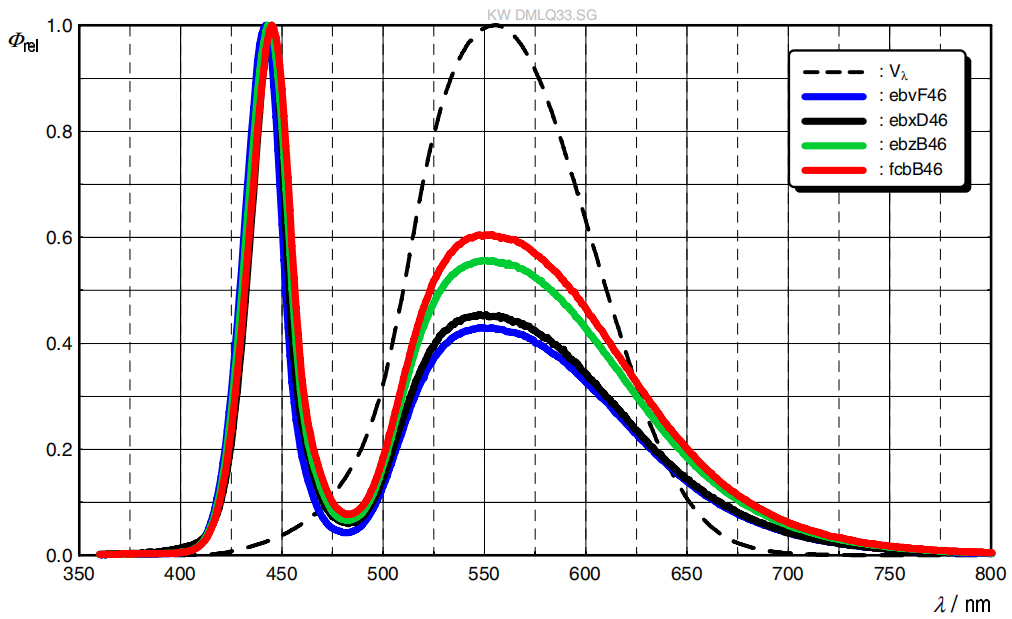

การปล่อยแสงตามสเปกตรัมสัมพัทธ์ 6)

φrel = f (λ); IF = 350 mA; TS = 25 °C

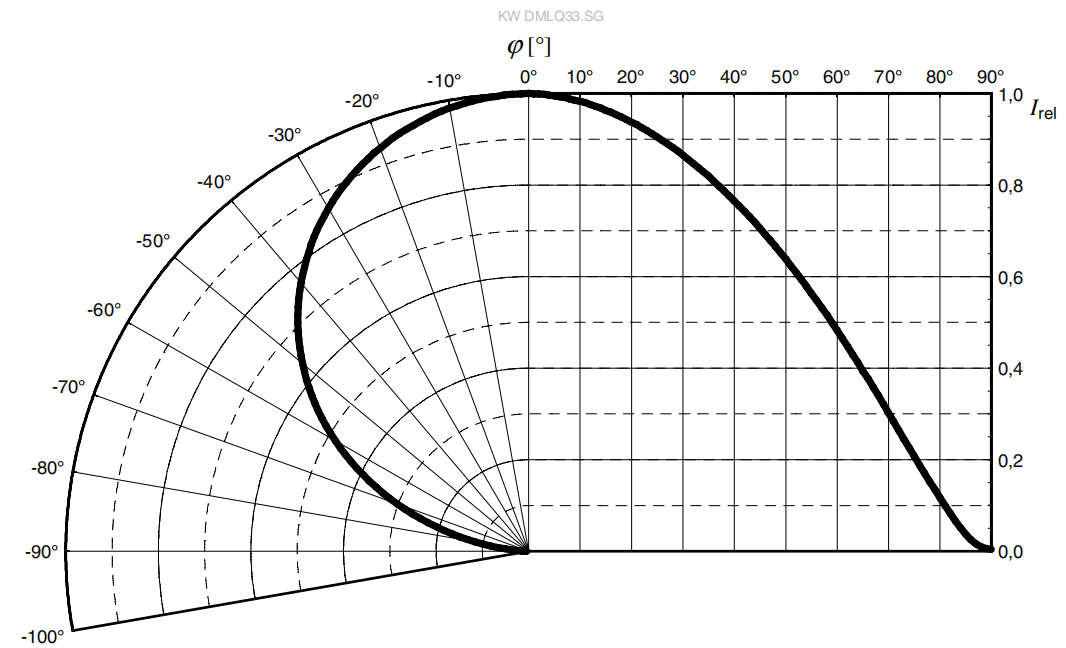

ลักษณะการแผ่รังสี 6)

I rel = f (ϕ); TS = 25 °C

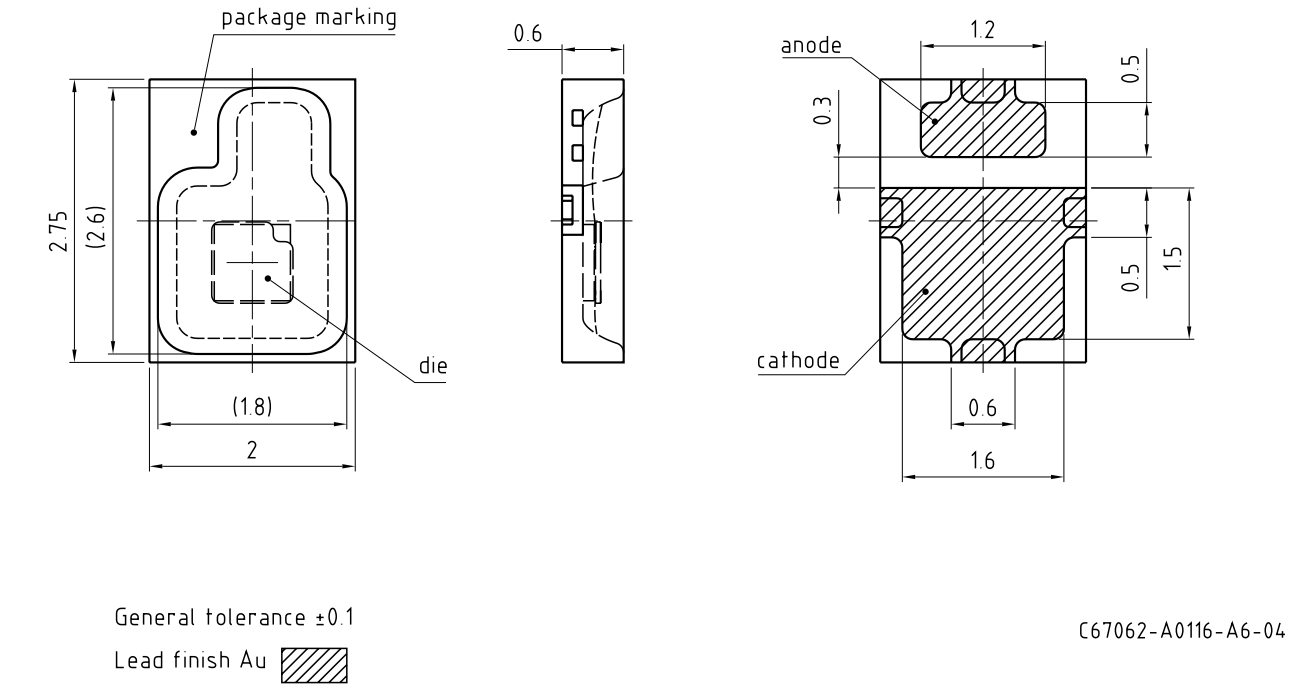

แบบวาดขนาด 8)

ข้อมูลเพิ่มเติม:

น้ำหนักประมาณ: 12.0 มก.

การทดสอบการเกิดสนิม: ระดับ:3B

เงื่อนไขการทดสอบ: 40°C / 90 % RH / 15 ppm H2S / 14 วัน (เข้มงวดกว่า IEC60068-2-43)

คำแนะนำเกี่ยวกับ ESD: อุปกรณ์ได้รับการป้องกันโดยอุปกรณ์ ESD ที่เชื่อมต่อขนานกับชิป

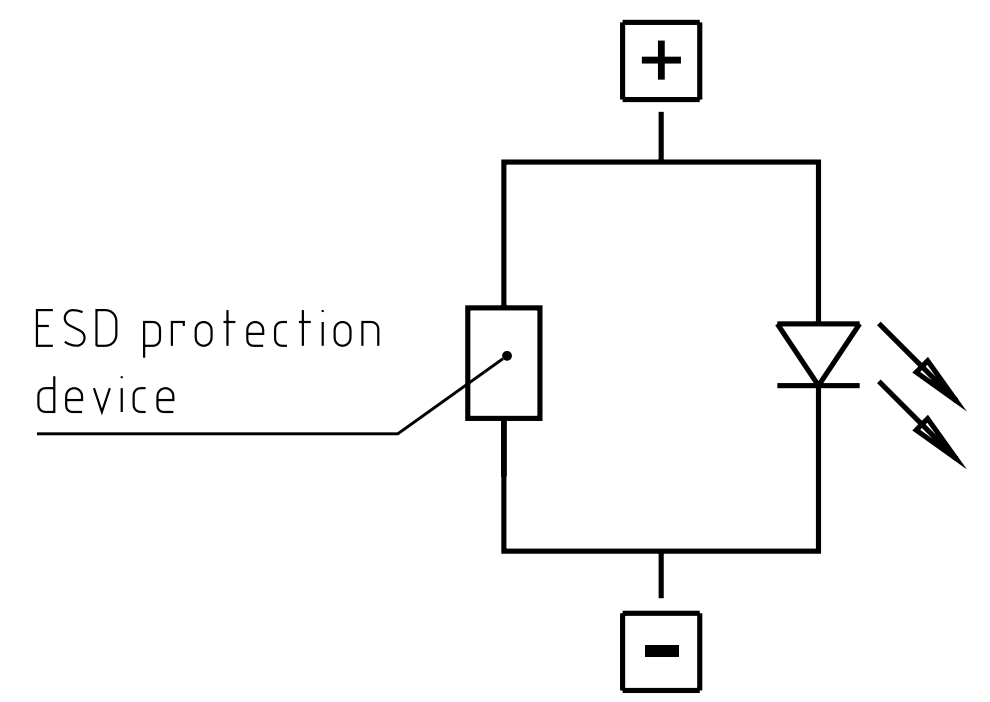

วงจรไฟฟ้าภายใน

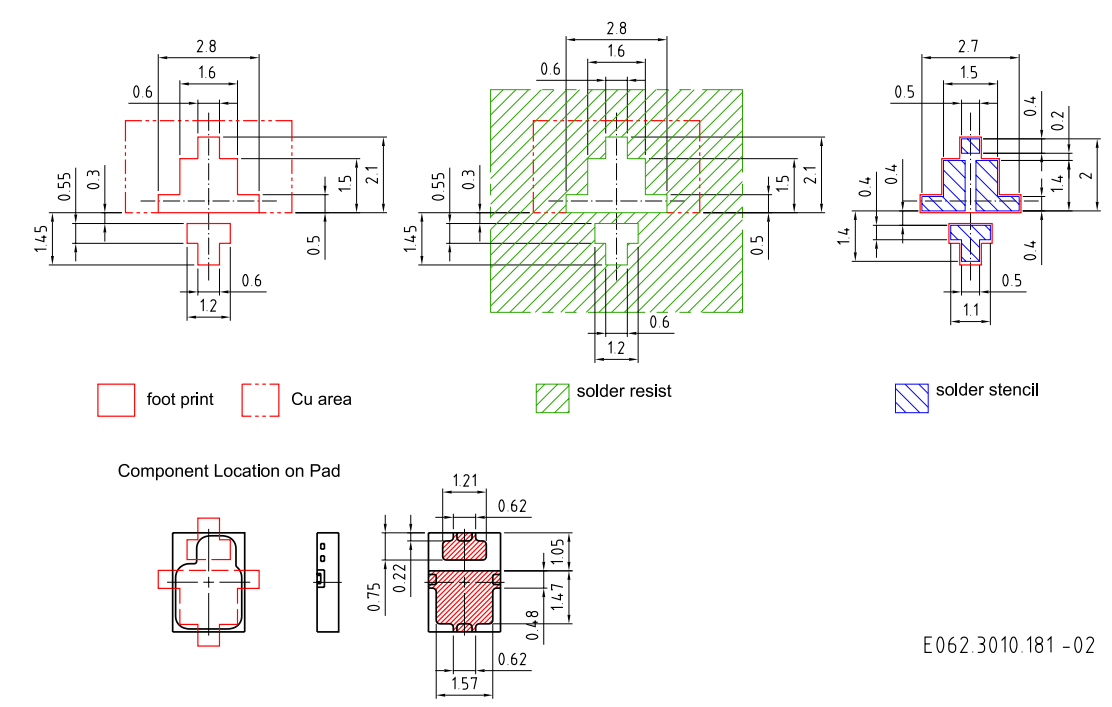

แผ่น땜ที่แนะนำ 8)

สำหรับผลลัพธ์การเชื่อมต่อจุด땜ที่ดีขึ้น เราแนะนำให้ทำการ땜ในบรรยากาศไนโตรเจนมาตรฐาน แพ็คเกจไม่เหมาะสำหรับการทำความสะอาดด้วยคลื่นเสียงความถี่สูง

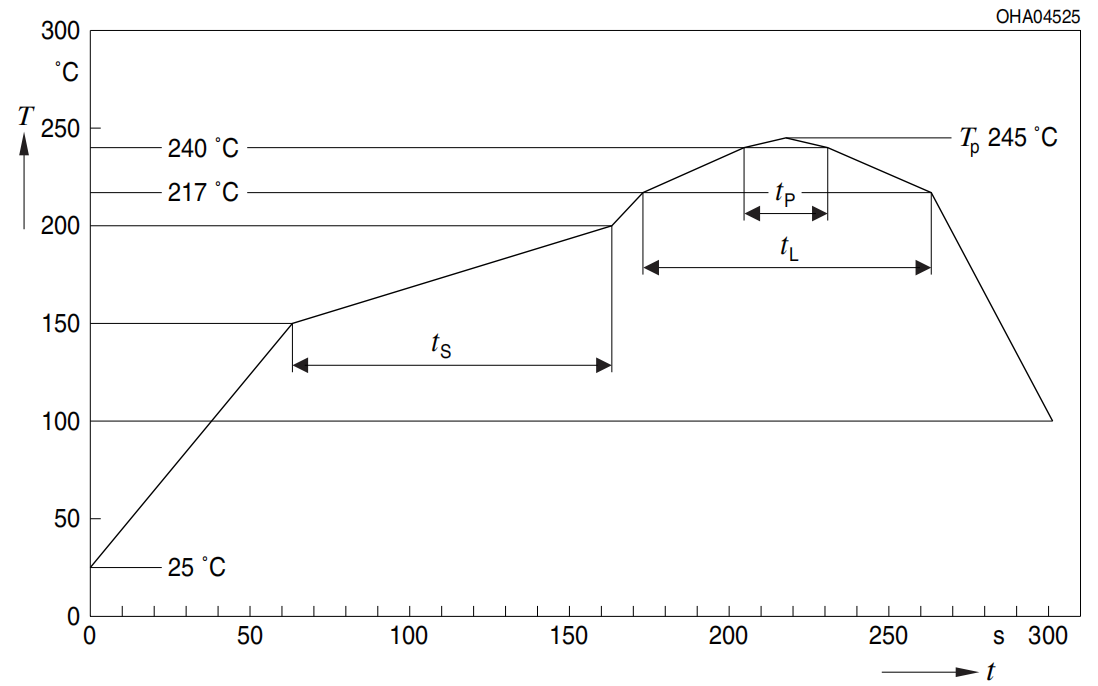

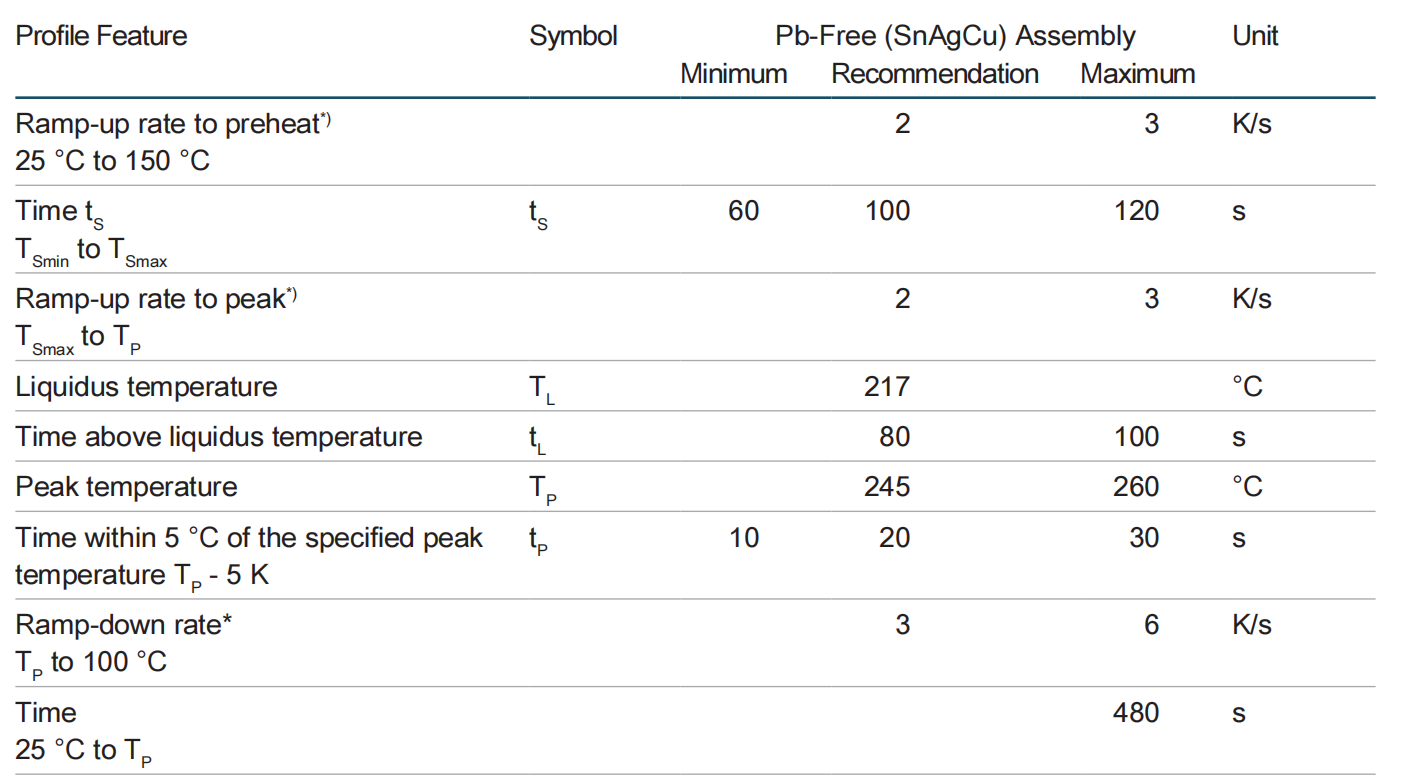

โปรไฟล์การ땜ด้วยความร้อน

ผลิตภัณฑ์สอดคล้องกับระดับ MSL 2 ตาม JEDEC J-STD-020E

อุณหภูมิทั้งหมดอ้างอิงถึงศูนย์กลางของแพ็คเกจ วัดจากด้านบนของคอมโพเนนต์

* การคำนวณความชัน DT/Dt: Dt สูงสุด 5 วินาที; ปฏิบัติตามสำหรับช่วง T ทั้งหมด

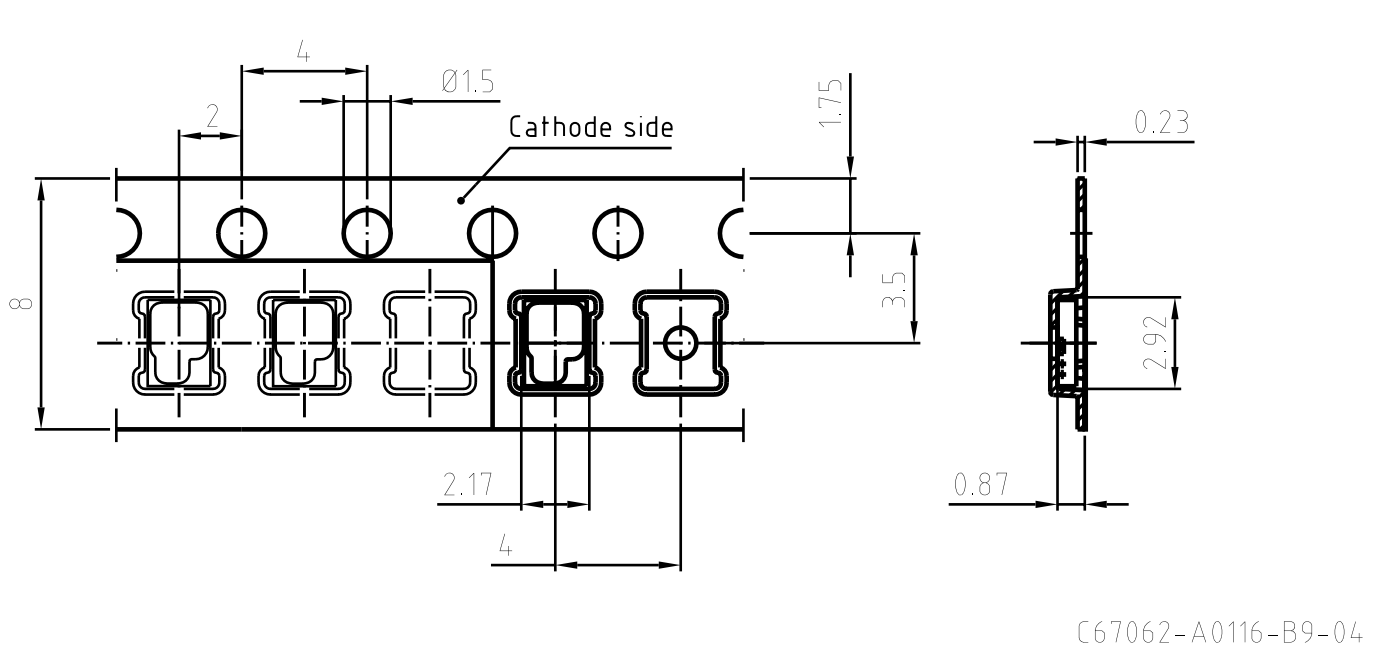

การใส่เทป 8)

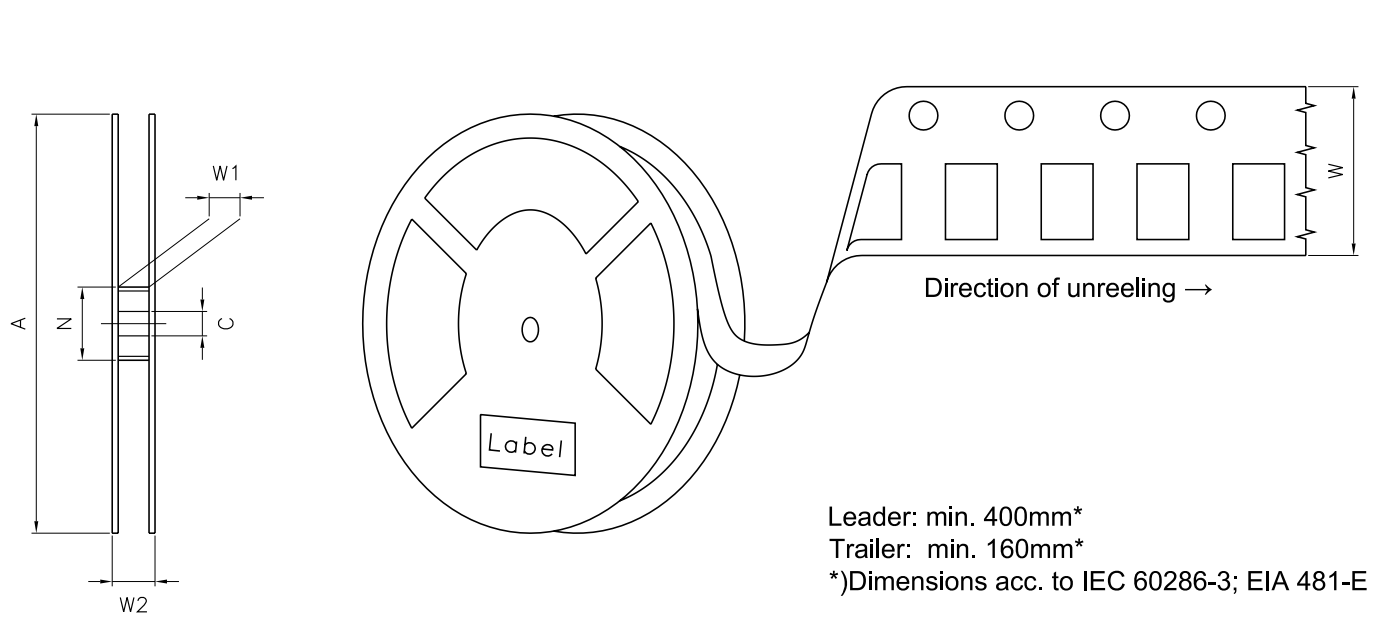

เทปและรีล 9)

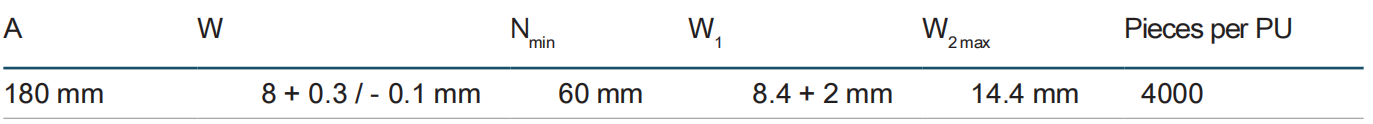

มิติของรีล

ฉลากบาร์โค้ดผลิตภัณฑ์ (BPL)

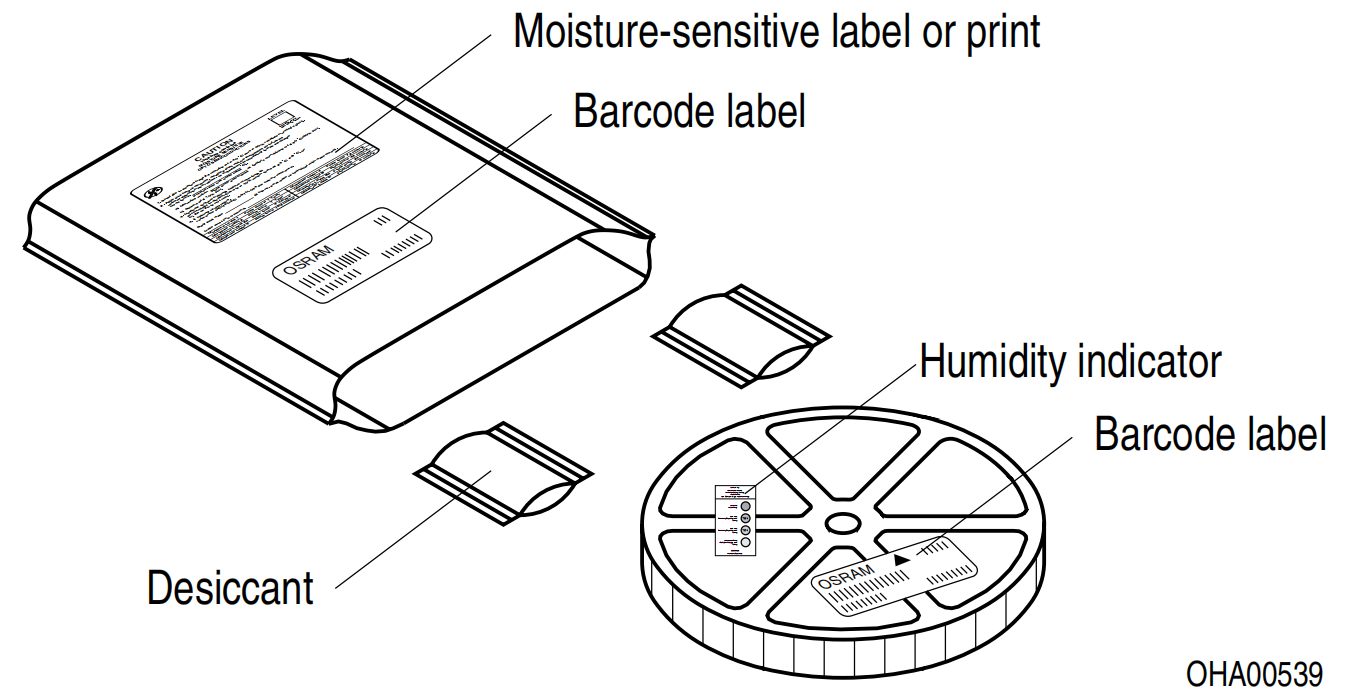

กระบวนการและวัสดุการบรรจุแบบแห้ง 8)

ผลิตภัณฑ์ที่ไวต่อความชื้นจะถูกบรรจุในถุงแห้งพร้อมสารซึมซับความชื้นและบัตรความชื้นตามมาตรฐาน JEDEC-STD-033

หมายเหตุ

การประเมินความปลอดภัยของดวงตาดำเนินการตามมาตรฐาน IEC 62471:2006 (ความปลอดภัยทางชีวภาพของหลอดไฟและระบบหลอดไฟ) ในระบบจัดกลุ่มความเสี่ยงของมาตรฐาน IEC นี้ อุปกรณ์ที่ระบุในเอกสารข้อมูลนี้อยู่ในระดับ ความเสี่ยงปานกลาง (เวลาสัมผัส 0.25 วินาที) ภายใต้สถานการณ์จริง (สำหรับเวลาการสัมผัส ข้อกำหนดของรูม่านตา เงื่อนไขของการมองเห็น) มีการสมมติว่าไม่มีอันตรายต่อดวงตาจากอุปกรณ์เหล่านี้ อย่างไรก็ตาม โดยหลักการแล้วควรกล่าวถึงว่าแหล่งกำเนิดแสงที่เข้มข้นมีศักยภาพในการสัมผัสในระดับรองที่สูงเนื่องจากผลลัพธ์ของการทำให้ตาบอด เมื่อมองไปที่แหล่งกำเนิดแสงที่สว่าง (เช่น ไฟหน้ารถ) อาจเกิดการลดลงชั่วคราวของความคมชัดในการมองเห็นและความจำเป็นหลังจากการมองเห็น ซึ่งนำไปสู่ความไม่สบายใจ การรำคาญ การบกพร่องทางสายตา และแม้กระทั่งอุบัติเหตุ ขึ้นอยู่กับสถานการณ์

ส่วนประกอบย่อยของอุปกรณ์นี้มี นอกเหนือจากสารอื่นๆ แล้ว ยังมีวัสดุที่เติมโลหะ เช่น เงิน วัสดุที่เติมโลหะอาจได้รับผลกระทบจากสภาพแวดล้อมที่มีสารกัดกร่อนในปริมาณเล็กน้อย เราขอแนะนำให้ลูกค้าลดการสัมผัสของอุปกรณ์กับสารกัดกร่อนระหว่างการเก็บ การผลิต และการใช้งาน อุปกรณ์ที่แสดงสีเปลี่ยนไปเมื่อทำการทดสอบตามที่กล่าวมาด้านบน ไม่พบความเบี่ยงเบนของประสิทธิภาพภายในขีดจำกัดของการล้มเหลวในช่วงเวลาทดสอบที่กำหนด ขีดจำกัดการล้มเหลวที่เกี่ยวข้องได้ระบุไว้ใน IEC60810

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการใช้งาน กรุณาเยี่ยมชม www.osram-os.com/appnotes

การปฏิเสธความรับผิดชอบ

โปรดทราบ!

ข้อมูลนี้อธิบายประเภทของชิ้นส่วนและไม่ควรถือเป็นคุณสมบัติที่รับรอง

เงื่อนไขการส่งมอบและการสงวนสิทธิ์ในการเปลี่ยนแปลงการออกแบบ ด้วยเหตุผลทางเทคนิค ชิ้นส่วนอาจมีสารอันตรายอยู่

สำหรับข้อมูลเกี่ยวกับประเภทที่เกี่ยวข้อง กรุณาติดต่อองค์กรฝ่ายขายของเรา

หากพิมพ์หรือดาวน์โหลด กรุณาค้นหาเวอร์ชันล่าสุดบนเว็บไซต์ของเรา

การแพ็ค

กรุณาใช้ผู้ดำเนินการรีไซเคิลที่คุณรู้จัก เราก็สามารถช่วยคุณได้เช่นกัน - ติดต่อสำนักงานขายใกล้คุณ

โดยข้อตกลง เราจะรับวัสดุหีบห่อคืน หากวัสดุนั้นถูกแยกแล้ว คุณจะต้องรับผิดชอบค่าใช้จ่ายในการขนส่ง

สำหรับวัสดุหีบห่อที่ส่งคืนมาโดยไม่แยกหรือซึ่งเราไม่มีภาระผูกพันที่จะยอมรับ เราจะต้องเรียกเก็บค่าใช้จ่ายที่เกิดขึ้นจากคุณ

อุปกรณ์และความปลอดภัยทางฟังก์ชันหรือเครื่องมือแพทย์/แอปพลิเคชัน

ชิ้นส่วนของเรานั้นไม่ได้ถูกพัฒนา สร้าง หรือทดสอบสำหรับการใช้งานในฐานะชิ้นส่วนที่เกี่ยวข้องกับความปลอดภัย หรือสำหรับการใช้งานในเครื่องมือแพทย์

ผลิตภัณฑ์ของเราไม่ได้รับการรับรองที่ระดับโมดูลและระบบสำหรับการใช้งานดังกล่าว

ในกรณีที่ผู้ซื้อ - หรือลูกค้าที่ได้รับการสนับสนุนจากผู้ซื้อ - พิจารณาใช้ชิ้นส่วนของเราในอุปกรณ์ความปลอดภัยของผลิตภัณฑ์หรือแอปพลิเคชันทางการแพทย์ ผู้ซื้อและ/หรือลูกค้าจะต้องแจ้งให้หุ้นส่วนฝ่ายขายท้องถิ่นของเราทราบทันที และเราจะวิเคราะห์และประสานงานคำขอเฉพาะของลูกค้าระหว่างเรา ผู้ซื้อ และ/หรือลูกค้า

พจนานุกรม

1) ความสว่าง: ค่าความสว่างจะวัดระหว่างช่วงพัลส์กระแสไฟฟ้าโดยทั่วไป 25 มิลลิวินาที โดยมี

ความสามารถในการทำซ้ำ ±8 % และความไม่แน่นอนที่ขยาย ±11 % (ตาม GUM โดยมีปัจจัยครอบคลุม

k = 3)

2) การดำเนินการย้อนกลับ ผลิตภัณฑ์นี้ออกแบบมาเพื่อใช้งานด้วยกระแสไฟฟ้าในทิศทางข้างหน้าภายในช่วงที่กำหนด

การใช้แรงดันไฟฟ้าย้อนกลับแบบต่อเนื่องหรือแรงดันไฟฟ้าในทิศทางข้างหน้าต่ำกว่าช่วงแรงดันไฟฟ้าของแสงเป็นสิ่งต้องห้าม

การเคลื่อนที่ของประจุอาจเปลี่ยนแปลงคุณสมบัติทางไฟฟ้า-แสงหรือทำลาย LED ได้

3) ลักษณะพิกัดสี: การวัดพิกัดสีจะดำเนินการในระหว่างช่วง pulsed current เป็นเวลาประมาณ 1 มิลลิวินาที โดยมีความแม่นยำภายใน ±0.005 และความไม่แน่นอนแบบขยาย ±0.01 (ตาม GUM กับ coverage factor k = 3)

ทั่วไป 25 มิลลิวินาที โดยมีความซ้ำภายใน ±0.005 และความไม่แน่นอนที่ขยายได้ ±0.01 (ตาม GUM ด้วยปัจจัยครอบคลุม k = 3)。

4) แรงดันไฟฟ้าตรง: แรงดันไฟฟ้าข้างหน้าวัดระหว่างช่วงพัลส์กระแสไฟฟ้าโดยทั่วไป 8 มิลลิวินาที โดยมี

ความซ้ำภายใน ±0.05 V และความไม่แน่นอนที่ขยายได้ ±0.1 V (ตาม GUM ด้วยปัจจัยครอบคลุม k = 3)。

factor of k = 3).

5) ความต้านทานความร้อน: Rth max ขึ้นอยู่กับค่าสถิติ (6σ)

6) ค่าทั่วไป: เนื่องจากเงื่อนไขพิเศษของกระบวนการผลิตอุปกรณ์เซมิคอนดักเตอร์ ข้อมูลปกติหรือความสัมพันธ์ทางเทคนิคที่คำนวณได้สามารถสะท้อนเพียงตัวเลขทางสถิติ

ข้อมูลเหล่านี้ไม่จำเป็นต้องตรงกับพารามิเตอร์จริงของแต่ละชิ้นงาน ซึ่งอาจแตกต่างจากข้อมูลทั่วไปและความสัมพันธ์ที่คำนวณได้หรือเส้นลักษณะเฉพาะ หากมีการขอเปลี่ยนแปลง เช่น เพราะการปรับปรุงทางเทคนิค ข้อมูลทั่วไปจะถูกแก้ไขโดยไม่มีการแจ้งล่วงหน้า

7) เส้นโค้งลักษณะ: ในช่วงที่เส้นกราฟเป็นเส้นขีด 断 เนื่องจากความแตกต่างระหว่างอุปกรณ์เดี่ยวภายในหน่วยบรรจุอาจสูงกว่า

8) ขอบเขตการวัด: เว้นแต่จะมีการระบุไว้ในแบบจำลอง อื่นๆ ความคลาดเคลื่อนจะถูกกำหนดไว้ที่ ±0.1 และ

ขนาดจะถูกกำหนดเป็นหน่วย mm

9) เทปและรีล: ทุกขนาดและการยอมรับได้ของค่ากำหนดตาม IEC 60286-3 และกำหนดเป็นมิลลิเมตร

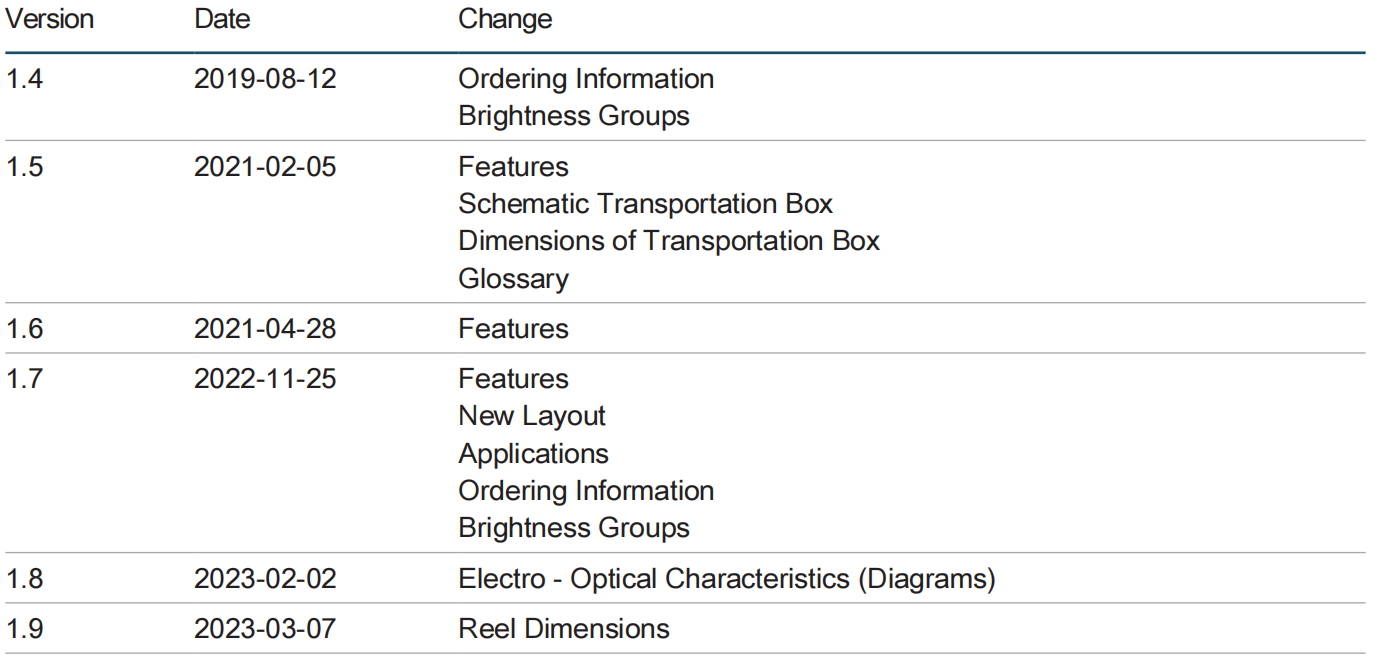

ประวัติการแก้ไข
