OSRAM automotivum LED KW H2L531.TE 6w album SMD

Locus Originis:	Germania
Nomen Notae:	OSRAM
Numerus Moduli:	KW H2L531.TE
Certificatio:	AEC-Q102

Minimumpacking Quantitas:	2000
Pretium:
Packaging Details:	Tape et Reel
Tempus traditionis:
Termini solucionis:

KW H2L531.TE

OSLON® Black Flat

Oslon Black Flat potest satisfacere latam rangem requirementum in terminis exitus et adaptabilitatis ad

ambientes conditiones. Offert uniformem lucis pattern, stabilitatem thermalem et magnam claritatem.

Applications

— Tuning Personalisatum — Phare, LED & Laser & Visio Nocturna

Caracteres:

— Fasciculus: fasciculus SMD ex epoxido

— Technologia Lacunae: UX:3

— Radiatio Typ.: 120° (emittens Lambertianus)

— Color: Cx = 0.322, Cy = 0.334 secundum CIE 1931 (● ultra albus)

— Classis Robustitudinis Corrosionis: 3B

— Qualificationes: AEC-Q102 Qualificatus

— ESD: 8 kV secundum ANSI/ESDA/JEDEC JS-001 (HBM, Classis 3B)

ANTSDR-9361: RF IC

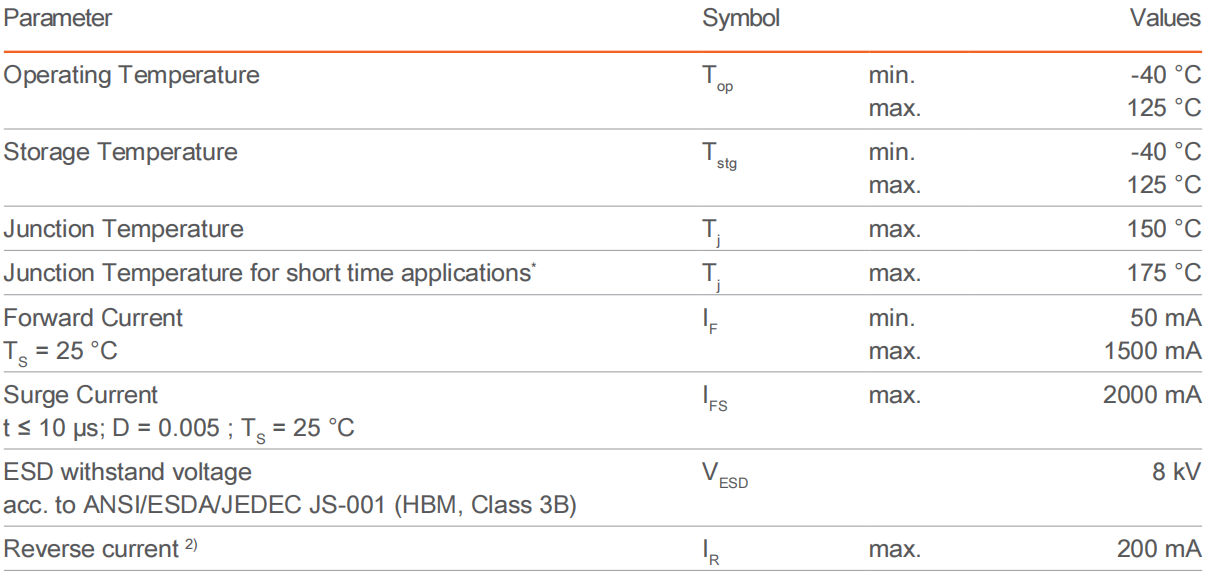

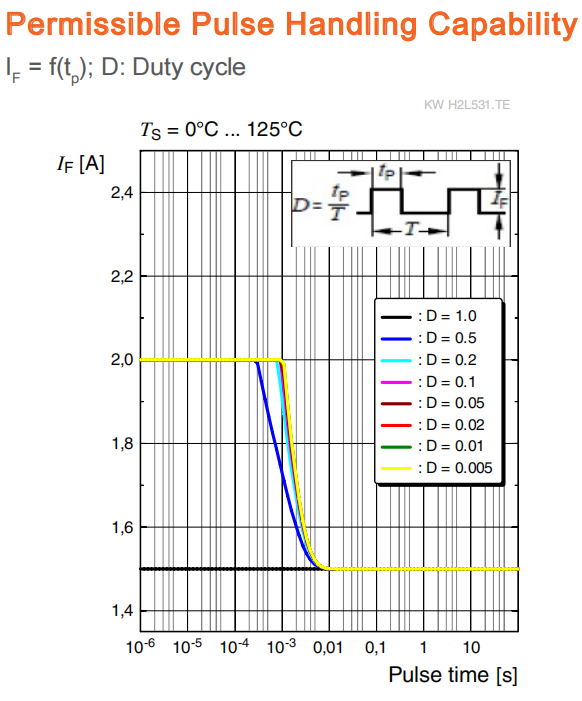

Maxima Censura

* Medianus vitae tempus (L70/B50) pro Tj = 175°C est 100h.

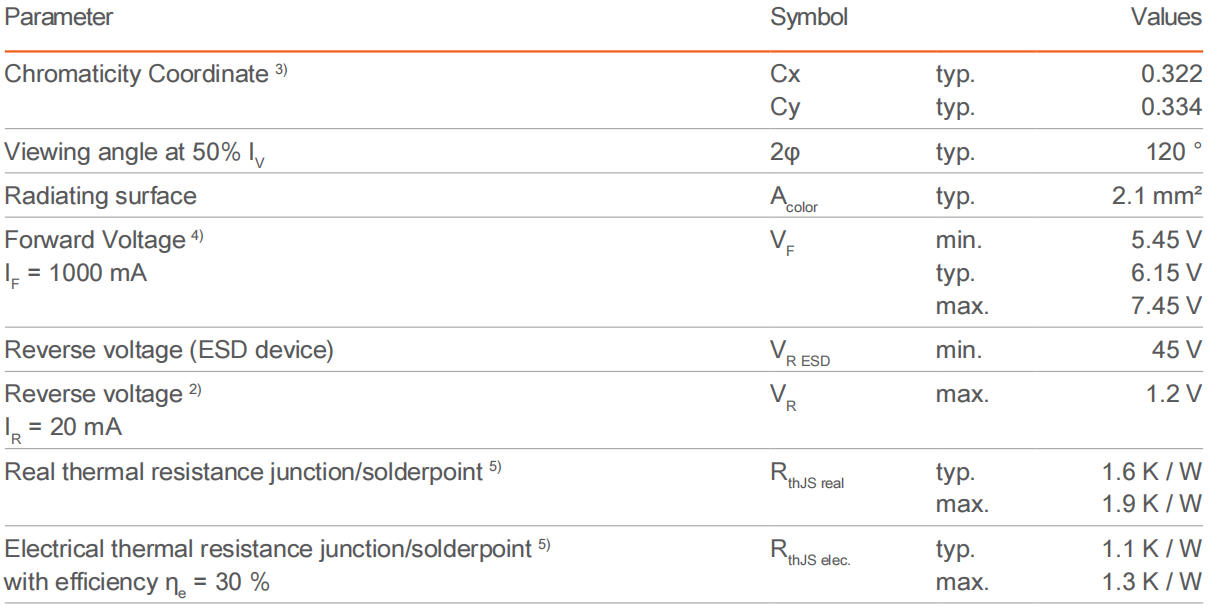

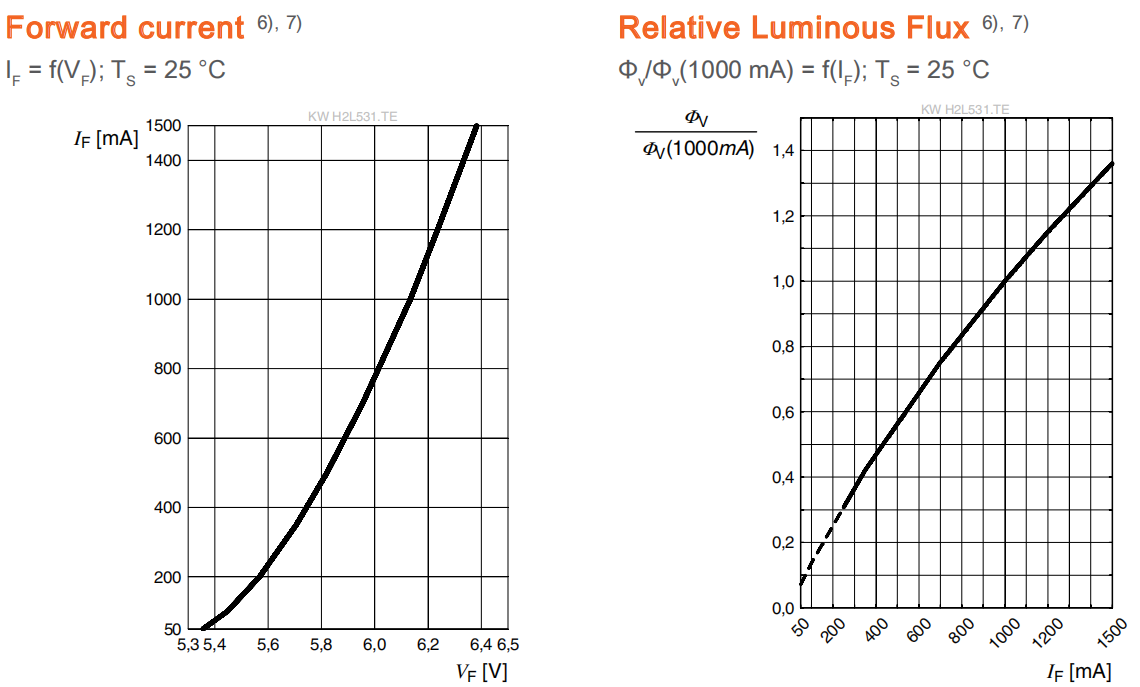

Characteres

I F = 1000 mA; TS = 25 °C

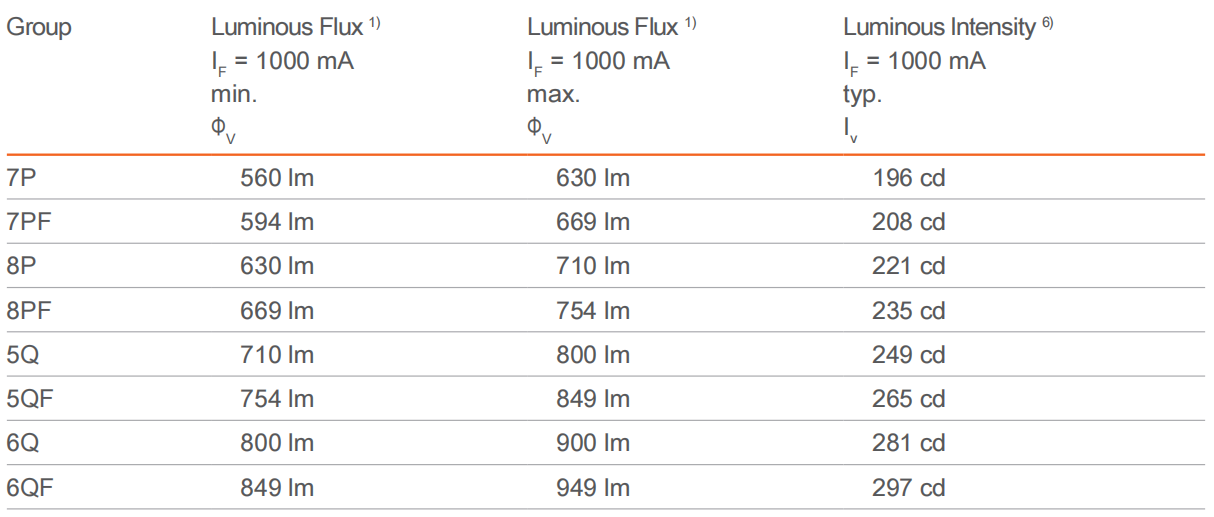

Splendoris Ordines

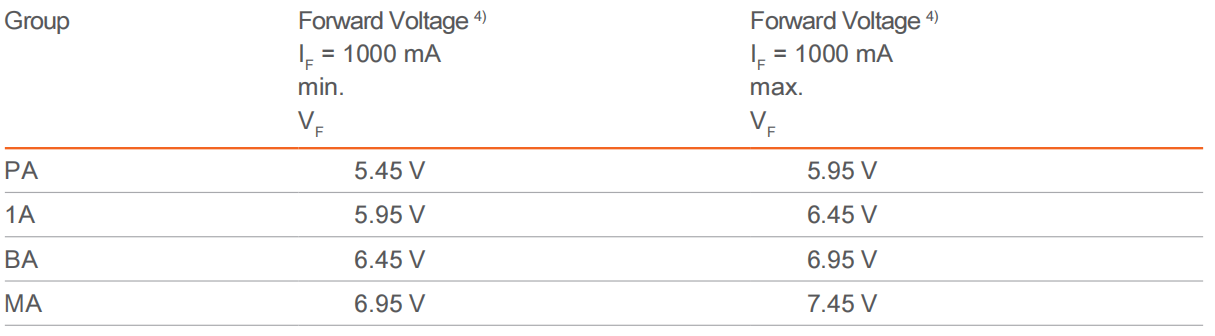

Ante Voltus Ordines

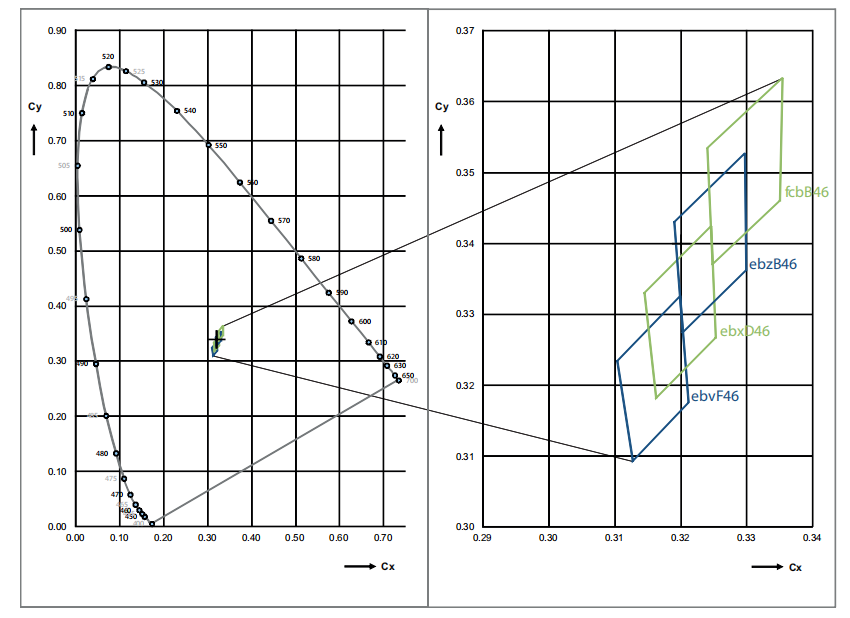

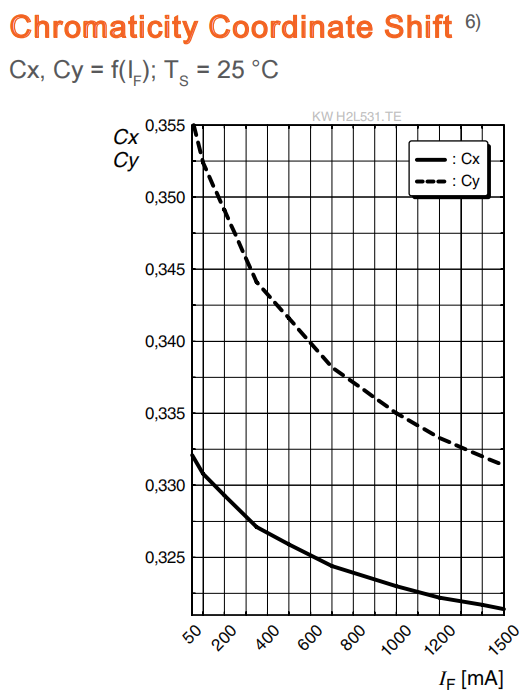

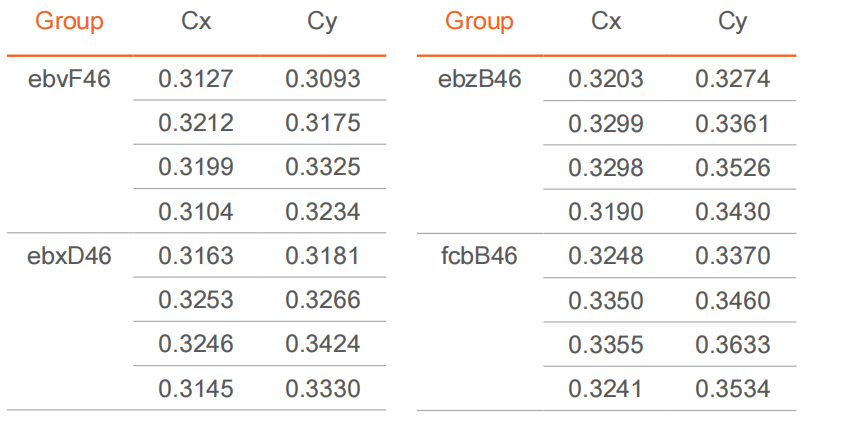

Chromaticitas Coordinate Ordines 3)

Chromaticitas Coordinate Ordines 3)

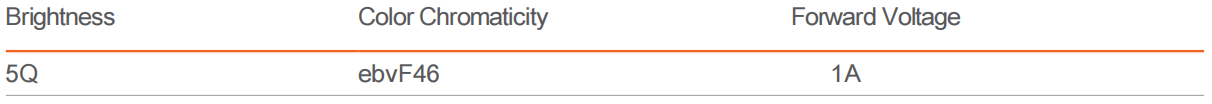

Nomen Ordinis in Etichetta

Exemplum: 5Q-ebvF46-1A

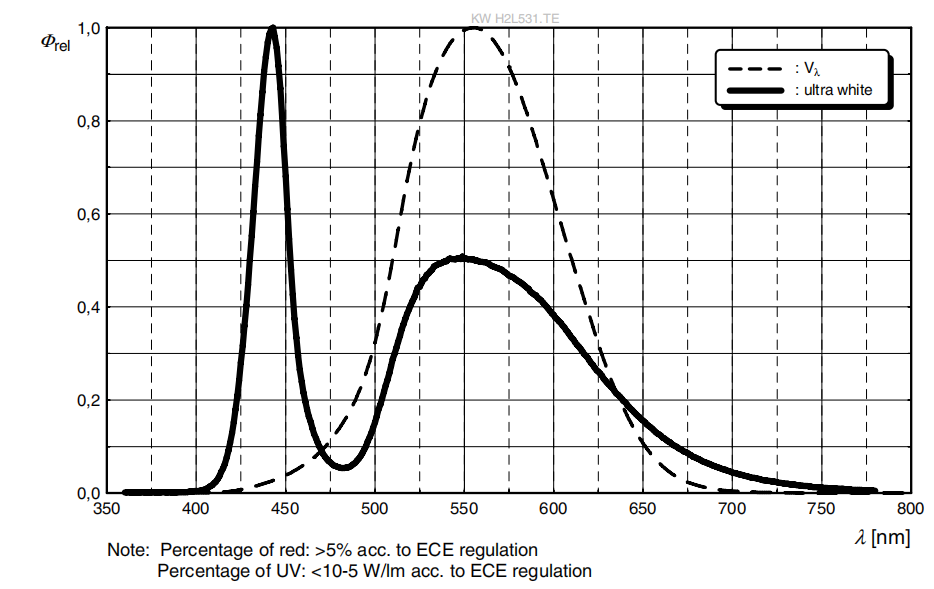

Relativa Spectralis Emissio 6)

φrel = f (λ); IF = 1000 mA; TS = 25 °C

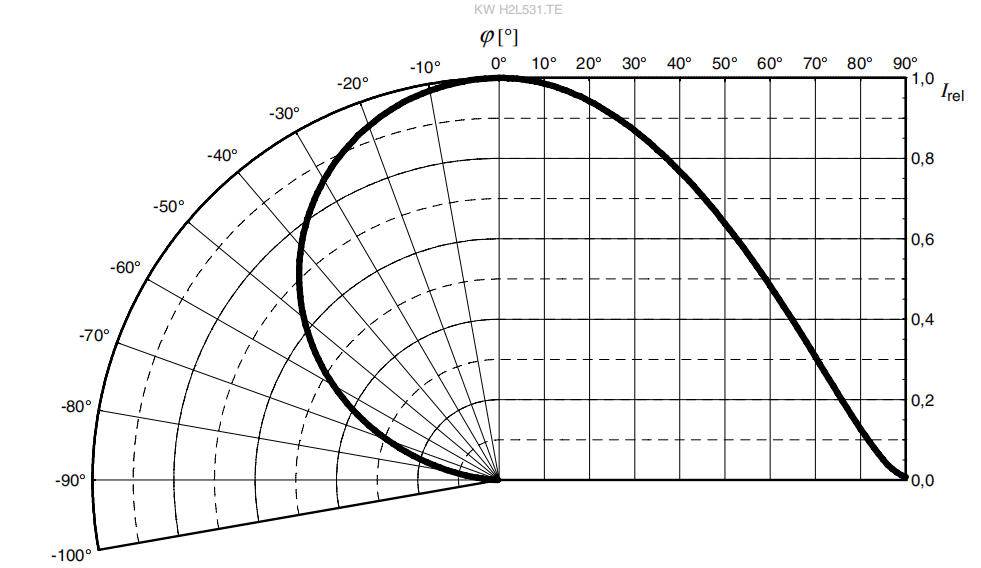

Radiationis Qualitates 6)

Ego rel = f (ϕ); TS = 25 °C

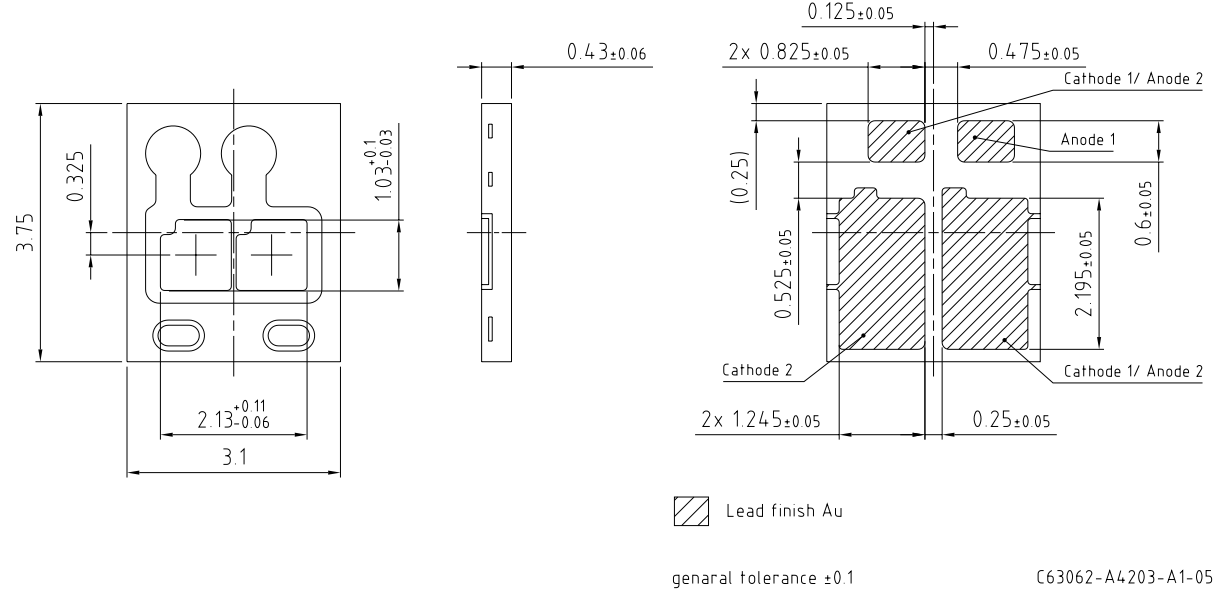

Delineatio Dimensionalis 8)

Ulterioris Informatio:

Pondus Approximatum: 18.0 mg

Experientia Corrosionis: Ordo: 3B

Condicio Experimenti: 40°C / 90 % RH / 15 ppm H2 S / 14 dies (severius quam IEC 60068-2-43)

Consilium ESD: Dispositivum protegitur ab apparatu ESD qui coniungitur in parallelo ad Chip.

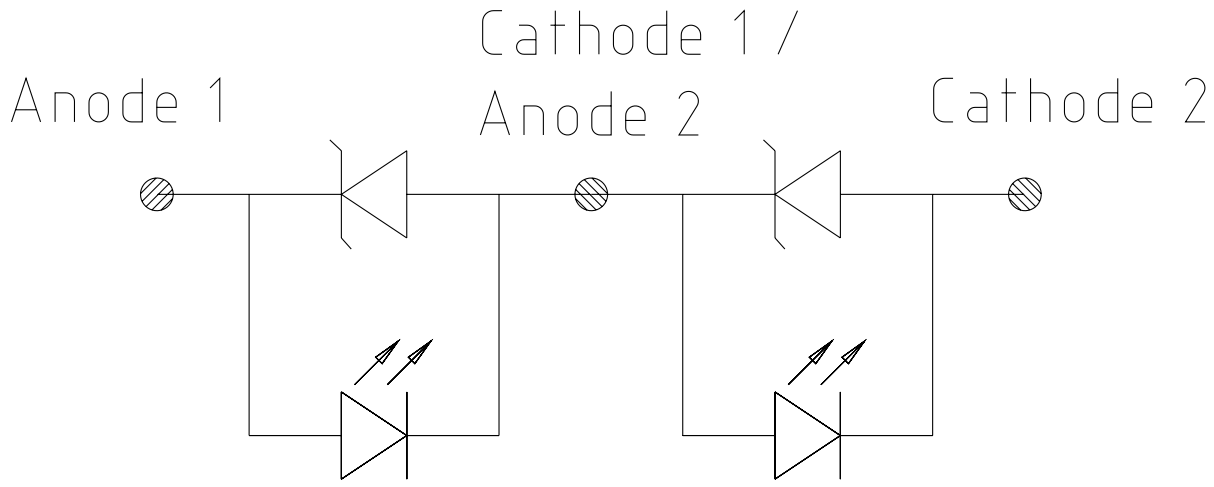

Circuitus Electricus Internus

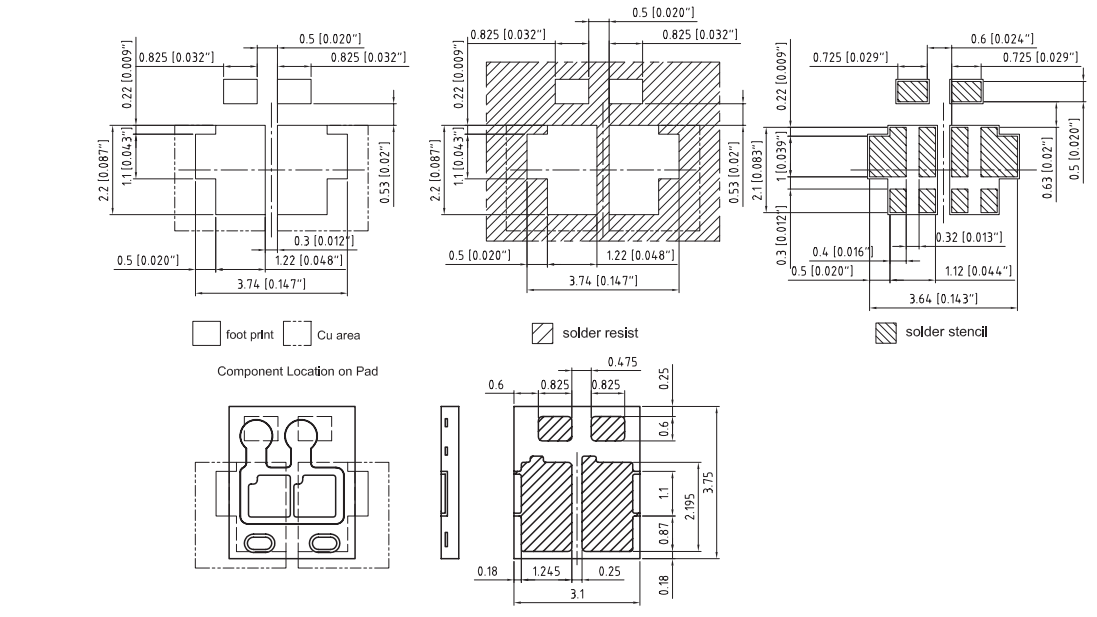

Tegmen Solder Recommandatum 8)

Pro melioribus resultatis connexionis iuncturae solduris, sub atmosphaera nitrogenii standard recommendamus soldandum. Praeparatum non convenit pro ultra sonic cleaning. Ut altam fidem iuncturae solduris servet et periculum fissurarum iuncturae solduris minuat, clientulus responsabilitatem habet ut combinationem tabulae PCB et materiae pastae solduris pro sua applicatione evaluat.

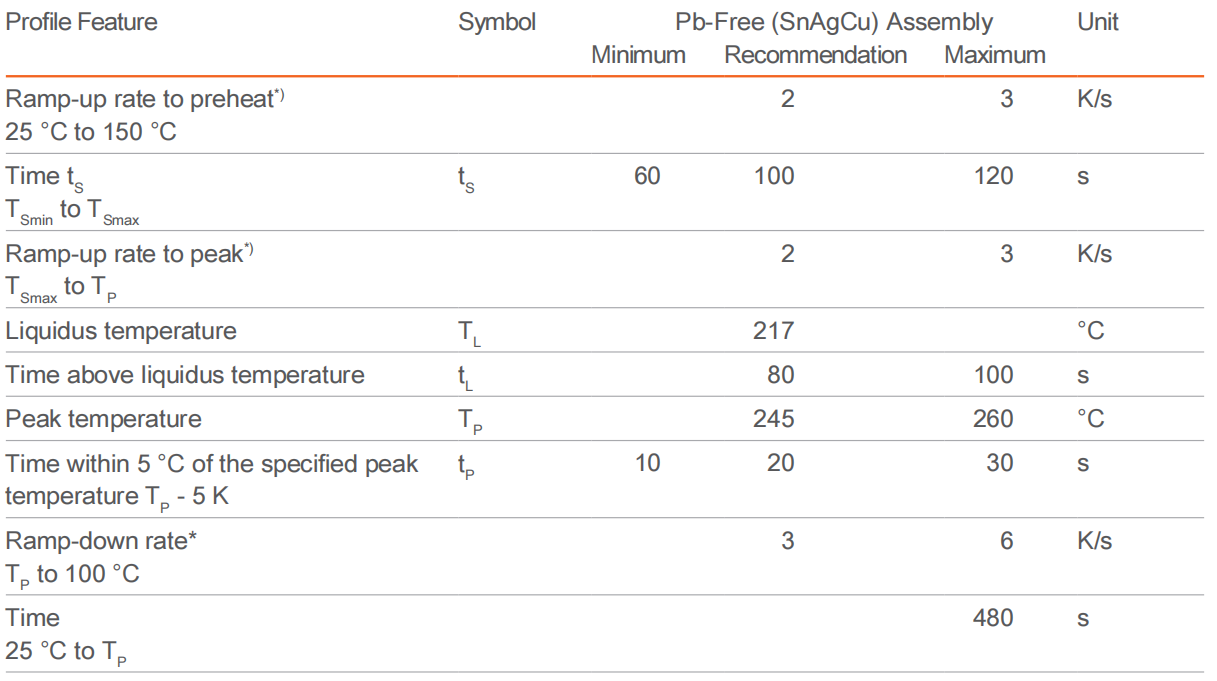

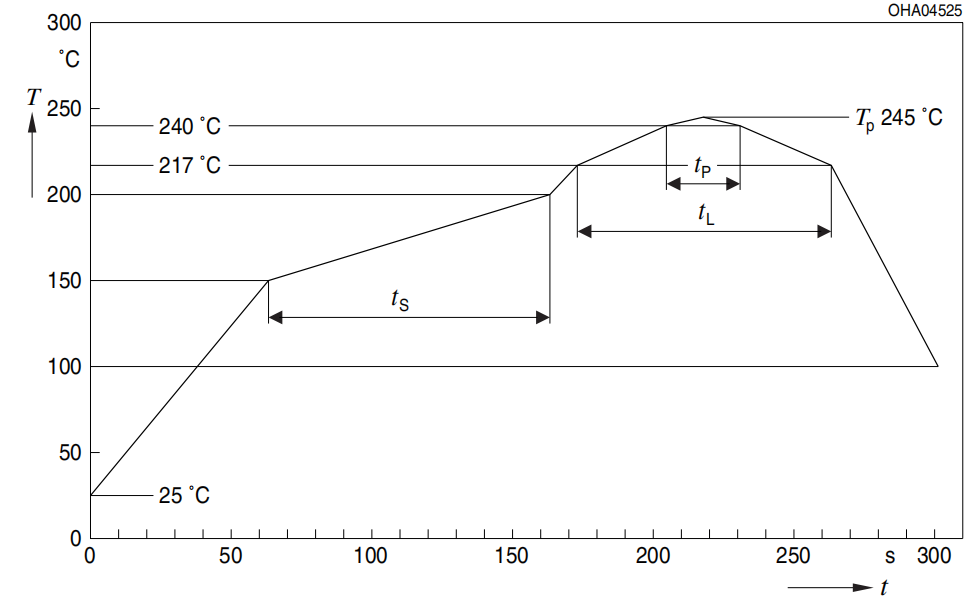

Profilus Soldering Reflow

Productum congruit cum MSL Level 2 secundum JEDEC J-STD-020E

Omnes temperatura ad centrum praeparati referuntur, in summitate componentis mensae

* calculus declivi DT/Dt: Dt max. 5 s; observatio pro toto T-range

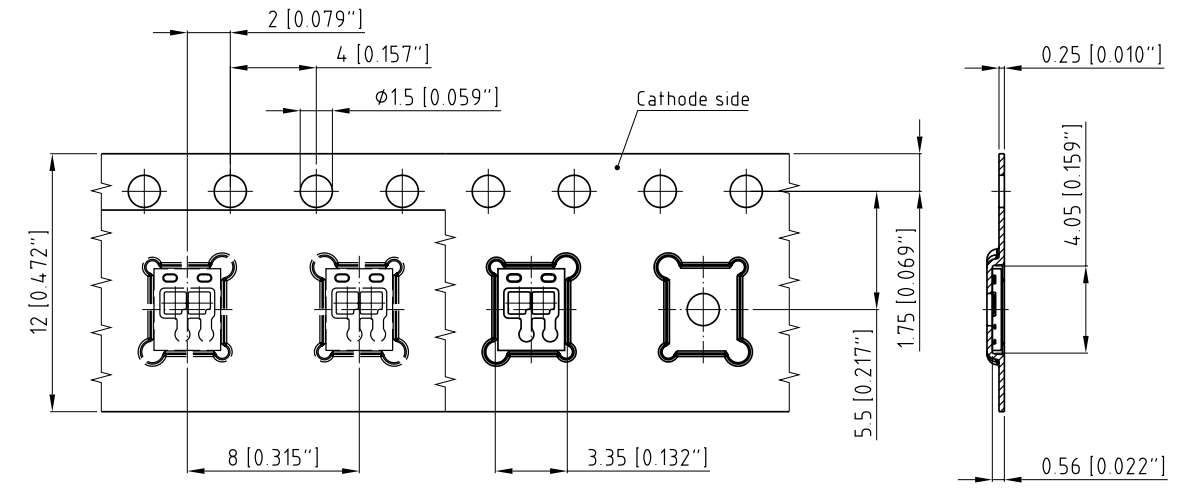

Taping 8)

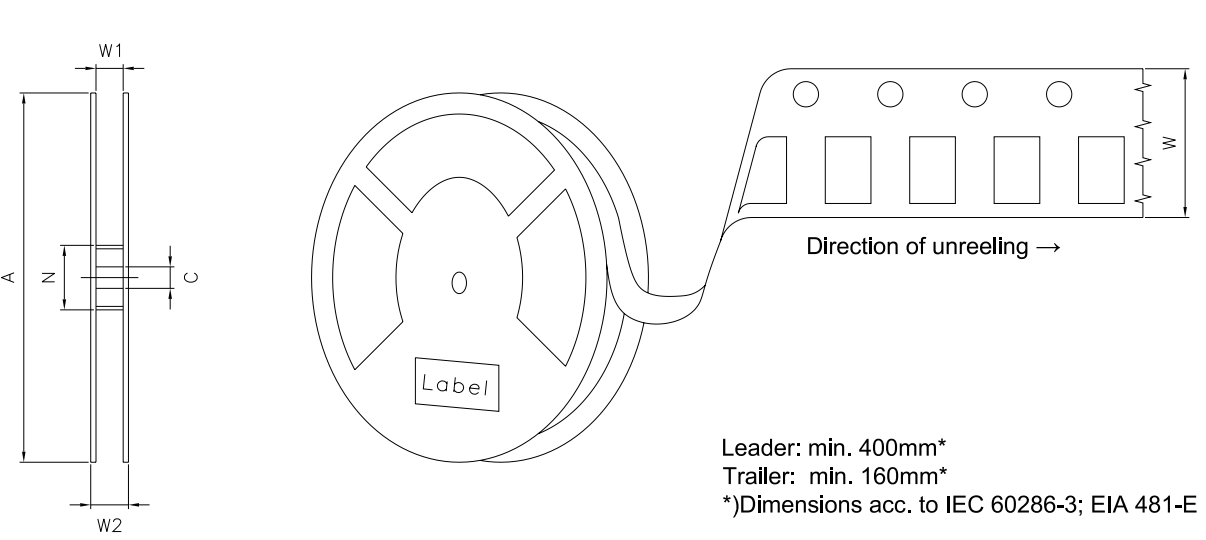

Tessera et Reel 9)

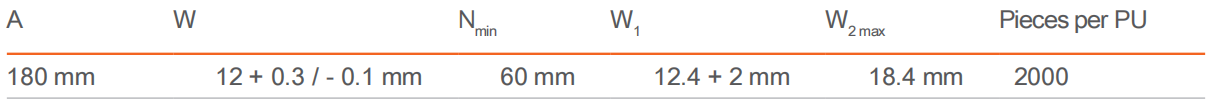

Dimensiones Rotulae

Codex-Bona-Index (BPL)

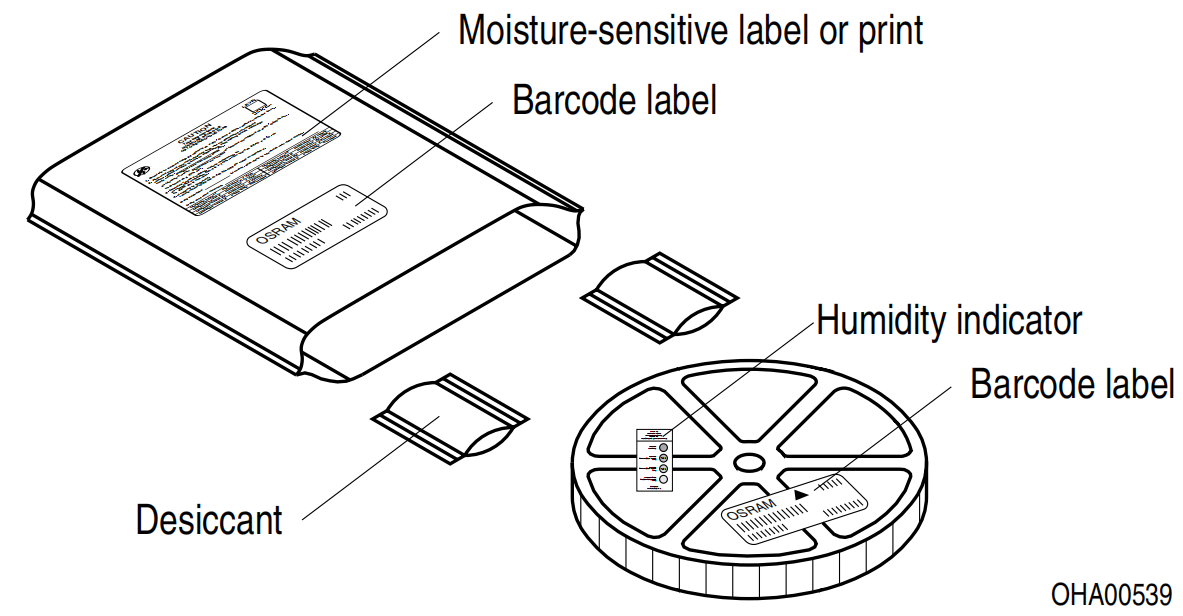

Siccus Compressio Processus et Materiae 8)

Productum sensibile ad umiditatem conflatum est in sacculo sicco continente desiccantem et cartam humiditatis iuxta normam JEDEC-STD-033.

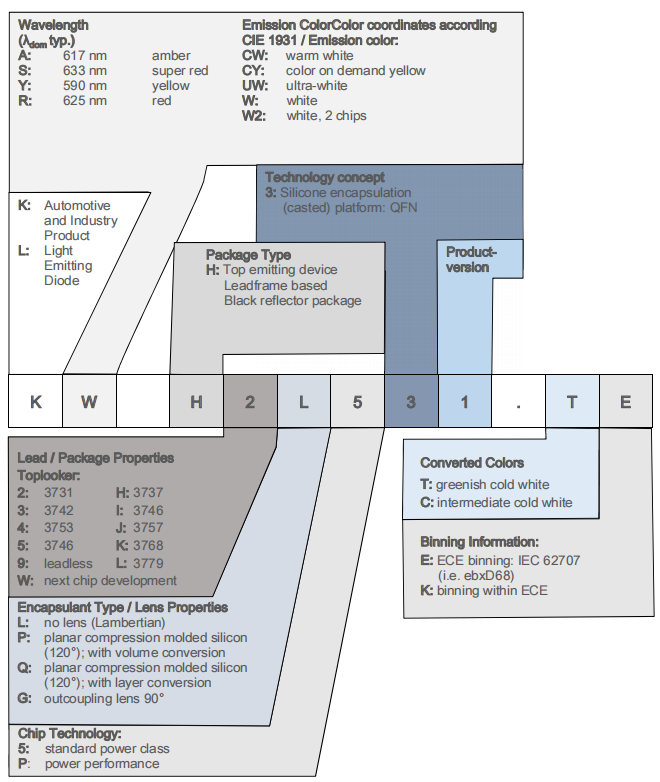

Systema Designationis Typorum

Notae

Evaluatio salubritatis oculorum fit secundum normam IEC 62471:2006 (securitas photobiologica luminum et systematum luminis). In systemate classificationis periculi huius normae IEC, instrumentum specificatum in hoc schedulo datum cadit in classem modicum periculum (tempus expositionis 0.25 s). Sub condicionibus realibus (pro tempore expositionis, conditionibus pupillarum oculorum, distantia observationis), putatur non esse periculum oculis ab his instrumentis. Tamen, principii causa, memento quod fontes luminis intensi magnam potentiam expositionis secundariae habent propter effectum caecandi sui. Cum aspiciuntur fontes luminis claros (e.g. phare), potest accidere diminutio temporaria acuitatis visus et imagines residuae, quae possunt inducere irritationem, molestem, impedimenta visionis, etiam accidentia, dependens a situatu.

Subcomponentes huius apparatus continent, praeter alia materia, materiales cum metallo impleti, inter quae est argentum. Materiales cum metallo impleti possunt a locis qui vestigia substantiarum aggressivarum continent affectari. Propterea, commendamus ut clientelae minime exponant apparatum substantiis aggressivis in custodia, productione, et usu. Apparatus qui discolorationem visibilem ostenderunt quando per probas descriptas superius probati sunt, nulla aberratione operationis intra limites defectuum monstraverunt durante tempore probationis. Respectivi limites defectuum describuntur in IEC60810.

Pro ulterioribus informationibus pertinentibus ad applicationem vide www.osram-os.com/appnotes

Disclaimer

Attentio quaeso!

Informatio describit genus componentis et non debet reputari ut characteristica secura.

Conditiones tradendi et ius mutandi designum reservata. Propter requisita technica, componentes periculosa materia continere possunt.

Pro informatione de generibus in questione, contactum fiat cum nostra Organisatione Ventionis.

Si impressum vel downloadatum est, ultimam versionem in OSRAM OS website invenias.

Sarcina

Usus opera recyclus quae tibi nota sunt. Nos quoque te iuvare possumus – congerere cum proxima officina venditionis. Per conventum materialem ambulatorium recipiemus, si sortitus est. Onus transportationis a te ferendum est. Pro materiali ambulatorio nobis insortito vel quem accipere non sumus tenuti, te expensas facturamus.

Producta et disposita functionis securitatis vel apparatus medicalis

Componentes OSRAM OS non sunt elaborati, constructi vel experimentati pro applicatione ut componentes relevantes securitatis

componentium aut pro applicatione in instrumentis medicis.

Producta OSRAM OS non sunt qualificata ad nivellem moduli et systematis pro talibus applicationibus.

Si emptor – vel clientus praebitus a compratore – cogitat uti componentibus OSRAM OS in dispositive aut applicationes pro securitate productivitatis vel dispositive aut applicationes medicinales, emptor et/vel clientulus debet nuntiare confederationem partnere localem OSRAM OS statim et inter OSRAM OS et emptorem et/vel clientulum analyzabitur et coordinabitur petitio specifica clientis inter OSRAM OS et emptorem et/vel clientulum.

Glossarium

1) Splendor: Valores splendoris metiuntur durante impulso cursus typice 25 ms, cum internal reproducibilitate ±8 % et incertitudine expandita ±11 % (secundum GUM cum factor coperturae k = 3).

2) Operatio Inversa: Operatio inversa horarum decem est permittenda in toto. Continua operatio inversa non est licita.

3) Coordinationes chromaticae: Coordinationes chromaticae miscentur durante impulso cursus

typice 25 ms, cum reproducibilitate interna ±0.005 et incertitudine expandita ±0.01 (secundum GUM cum factor coperturae k = 3).

4) Tensio Directa: Tensionis directae mensura fit durante impulsi typice 8 ms, cum

reproducibilitate interna ±0.05 V et incertitudine expansa ±0.1 V (secundum GUM cum factoribus copiae k = 3).

5) Resistentia Thermalis: Rth max fundatur in valoribus statisticis (6σ).

6) Valores Typici: Propter condiciones speciales processuum fabricationis dispositivorum semiconductorium, data typica vel correlationes technicarum parameterum solummodo possunt reflectere numeros statisticos. Hae non necessario correspondent parametris actualibus uniuscuiusque singularis producti, quod potest differre ab his datis typicis et calculatis correlationibus vel linea characteristica typica. Si postuletur, exempli gratia propter improvementa technica, ista data typica mutabuntur sine ulteriori notificatione.

7) Linea characteristica: In intervallo ubi linea graphici fracta est, majores differentias inter singula dispositiva intra unam unitatem packing expectare debes.

8) Tolerantia mensurae : Nisi aliter notatum in draught, tolerantiae specificantur cum ±0.1 et

dimensiones specificantur in mm.

9) Tape et Reel: Omnis dimensio et tolerantiae specificantur iuxta IEC 60286-3 et specificantur in mm.

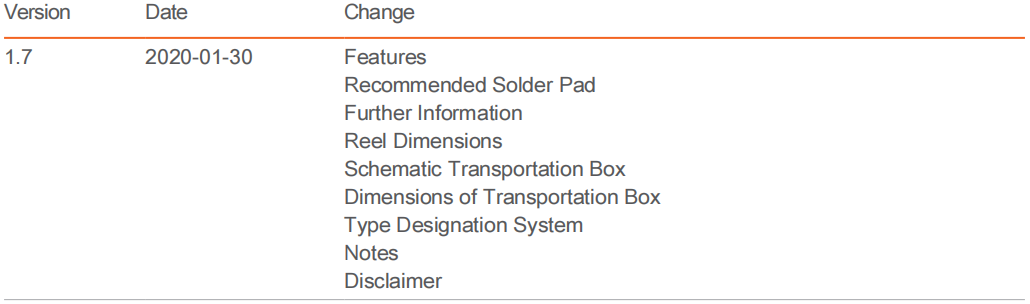

Historia Revisionis
